Aftrækkere

Hvad bruges aftrækkere til?

En aftrækker bruges, når en komponent sidder så fast på en aksel, i en samling eller omkring et andet emne, at den ikke kan fjernes hensigtsmæssigt med almindeligt håndværktøj. Aftrækkerens opgave er at overføre trækkraften kontrolleret og så direkte som muligt til den del, der skal demonteres.

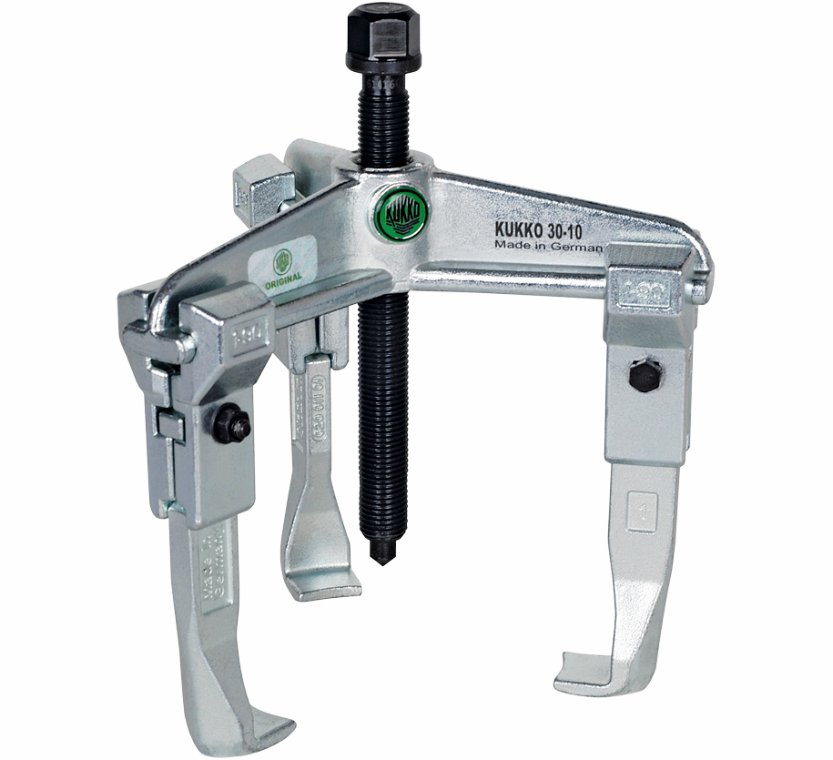

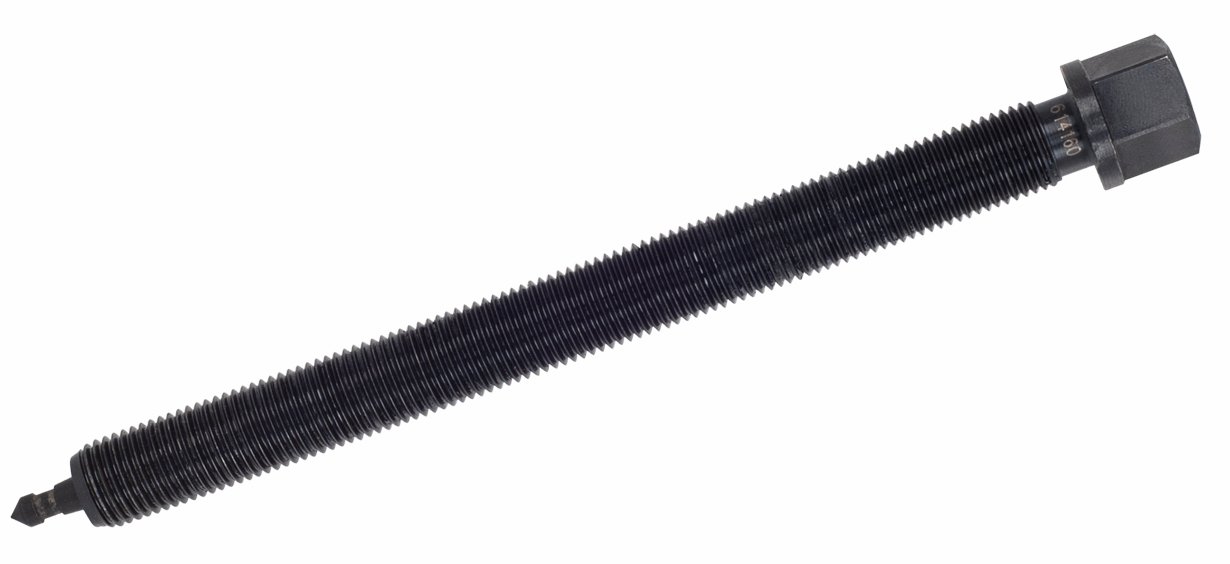

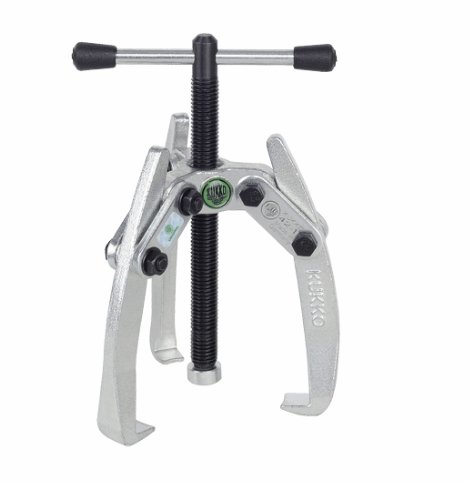

På en klassisk mekanisk aftrækker griber armene omkring eller bag den komponent, der skal trækkes af. Spindlen placeres mod akslen eller et andet fast modhold, hvorefter tilspænding af spindlen opbygger trækkraft. Konstruktionen gør det muligt at arbejde gradvist og med bedre kontrol over kraftretningen end ved eksempelvis slag eller opbrydning.

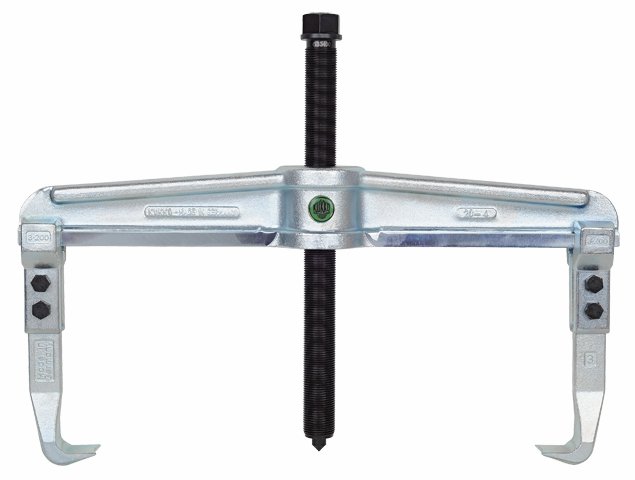

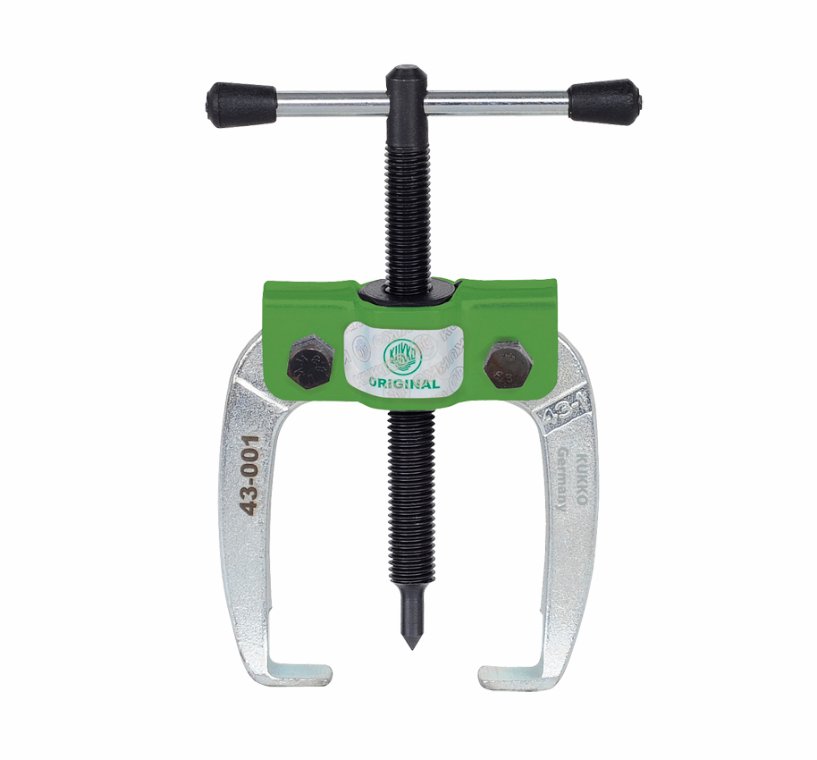

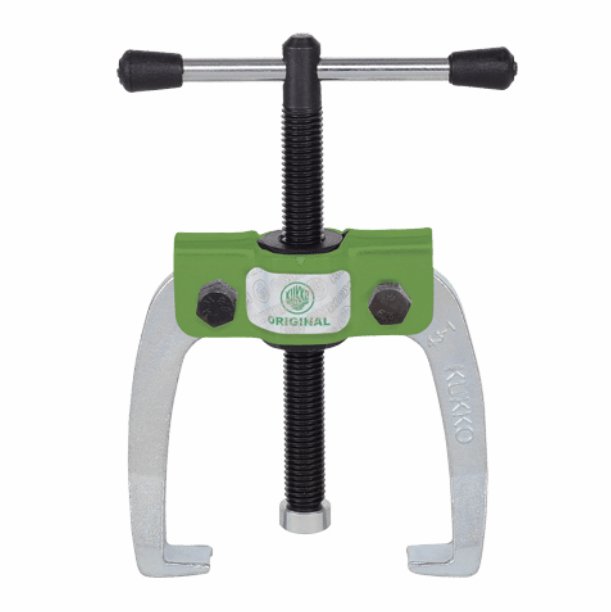

Den type værktøj bruges blandt andet ved demontering af lejer, tandhjul og skiver. I det aktuelle sortiment findes både mindre aftrækkere og større modeller med betydelig spændvidde og spænddybde. Der findes eksempelvis modeller angivet fra 60 mm og op til aftrækkere med mål som 520 x 200 mm. Det betyder, at valg af størrelse skal tage udgangspunkt i det konkrete emne og adgangsforholdene omkring det.

Kategorien omfatter også specialværktøj til opgaver, hvor en almindelig universalaftrækker ikke er den rigtige løsning. Det gælder blandt andet kugleledsaftrækkere, lejeadskillere, glidehammere, hjælpeaftrækkere, møtrikknusere og skillegafler. Der ligger desuden hydrauliske aftrækkere og komplette hydrauliske sæt til opgaver, hvor der er behov for større kraft end ved almindelig mekanisk betjening.

Forskelle og vigtige valg

Det vigtigste er at vælge aftrækker efter emnet, den tilgængelige plads og den kraft, der skal overføres. To værktøjer kan ligne hinanden, men være beregnet til vidt forskellige dimensioner og arbejdsprincipper.

• Spændvidde: Kontroller hvor bredt aftrækkeren skal kunne gabe. Sortimentet spænder fra mindre modeller til store aftrækkere på flere hundrede millimeter.
• Spænddybde: Det er ikke nok, at armene kan nå rundt om emnet. De skal også kunne nå langt nok ind bag det punkt, hvor trækket skal overføres.

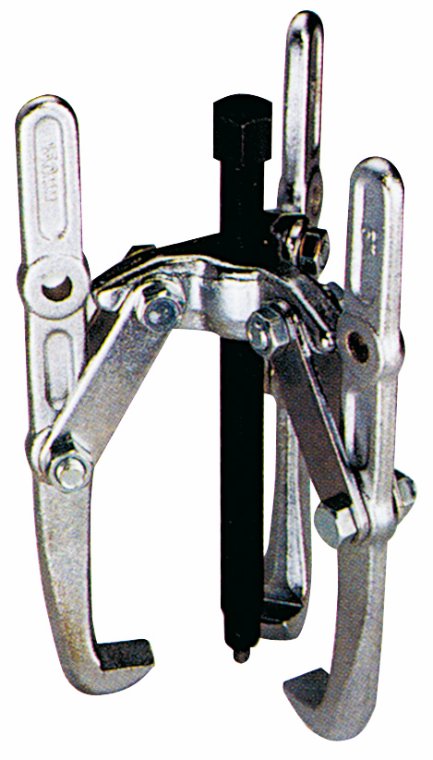

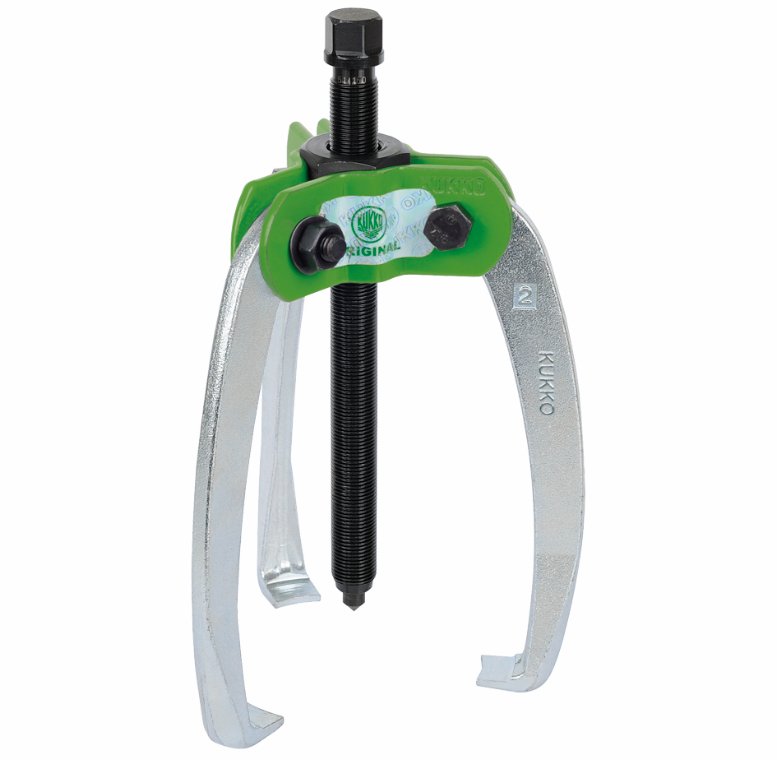

• 2- eller 3-armet konstruktion: Sortimentet omfatter både 2-armede løsninger og sæt med mulighed for 2- og 3-armet opbygning. Valget afhænger af emnet, pladsen omkring det og den ønskede placering af trækket.

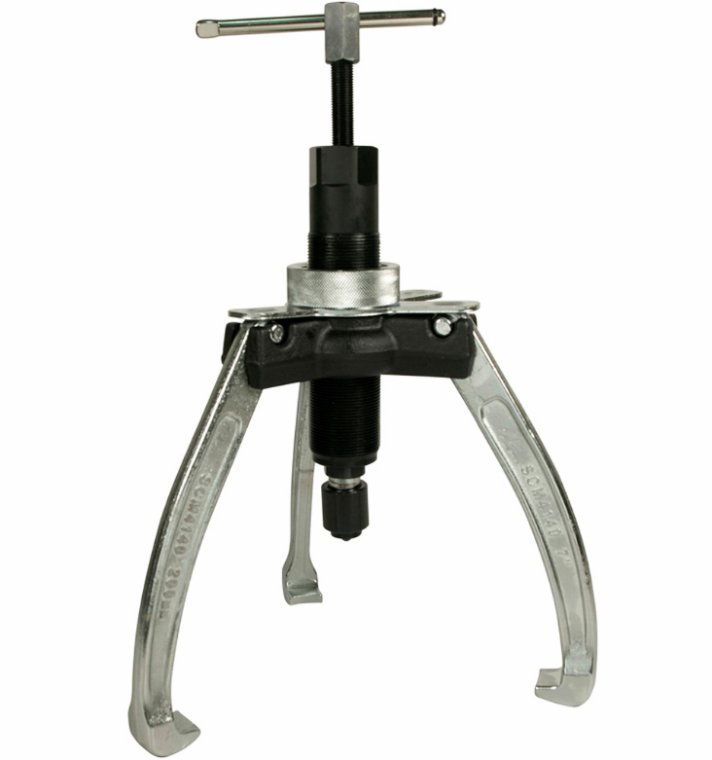

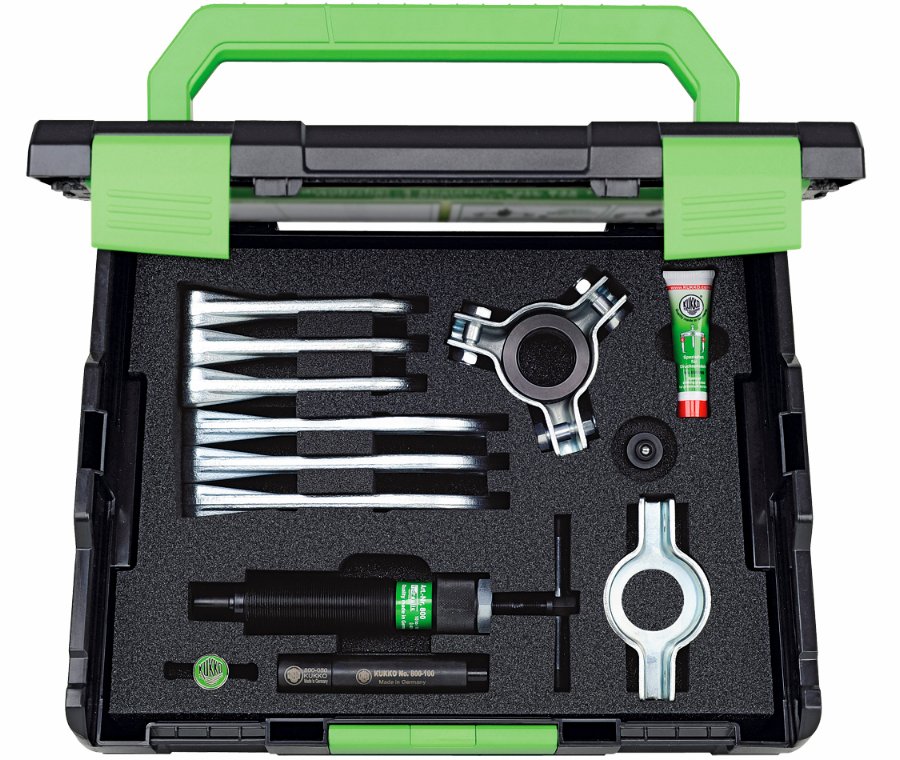

• Mekanisk eller hydraulisk: En mekanisk spindel er relevant til almindelige aftrækningsopgaver, mens hydrauliske løsninger er beregnet til opgaver, hvor der kræves større trækkraft. Kategorien indeholder blandt andet hydrauliske aftrækkersæt på 10 tons.
• Universalværktøj eller specialaftrækker: Kugleled, lejer og andre specifikke komponenter kan kræve værktøj med en konstruktion, der er lavet til netop den type demontering.
• Enkeltværktøj eller sæt: Ved skiftende opgaver kan et aftrækkersæt med flere dele, forlængere eller forskellige opbygninger være mere relevant end en enkelt fast størrelse.
• Adgang bag emnet: Hvis et leje eller en anden komponent ligger tæt mod en anlægsflade, kan en lejeadskiller være nødvendig for at skabe et sikkert gribepunkt bag emnet.
• Kontroller produktdata før belastning: Kapacitet, dimensioner og opbygning varierer mellem modellerne. Den konkrete aftrækker skal derfor vælges efter de angivne data for det enkelte produkt og den aktuelle opgave.

Produktgrupper og løsninger i sortimentet

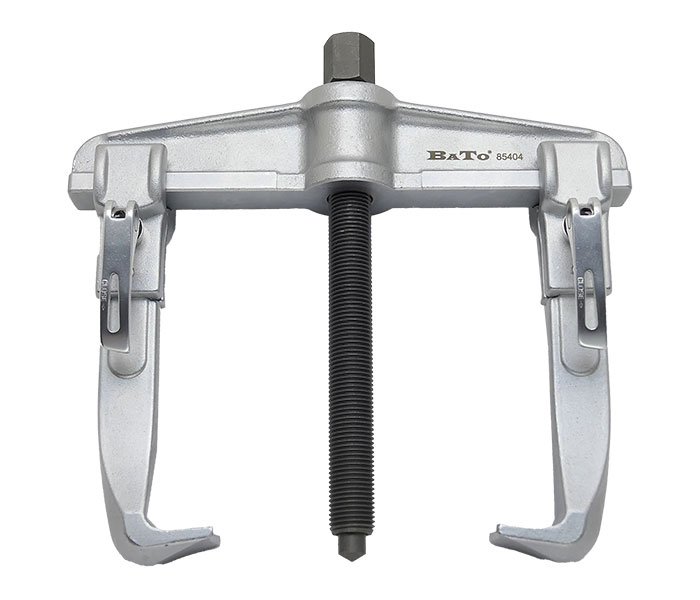

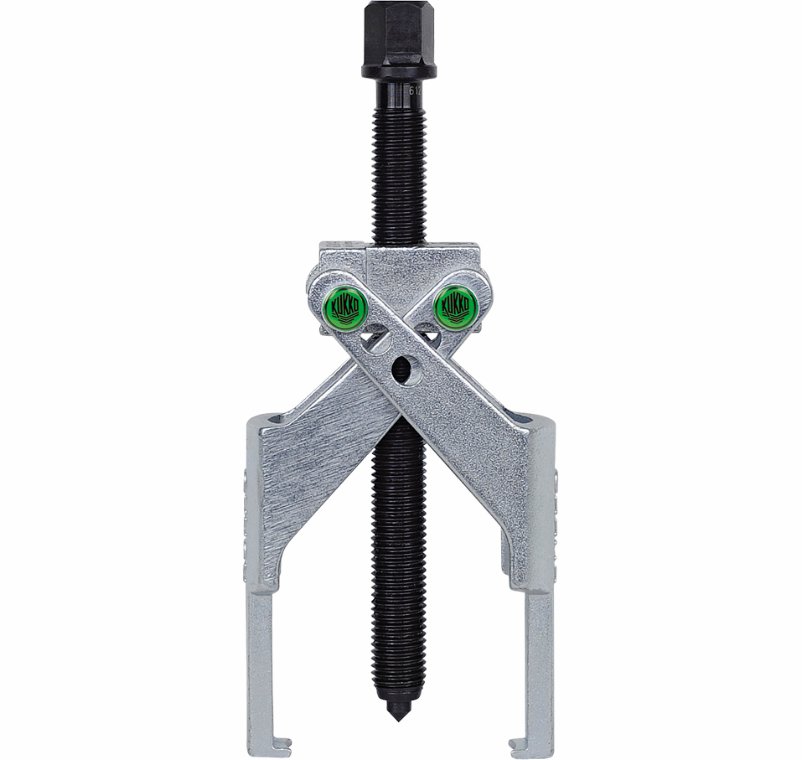

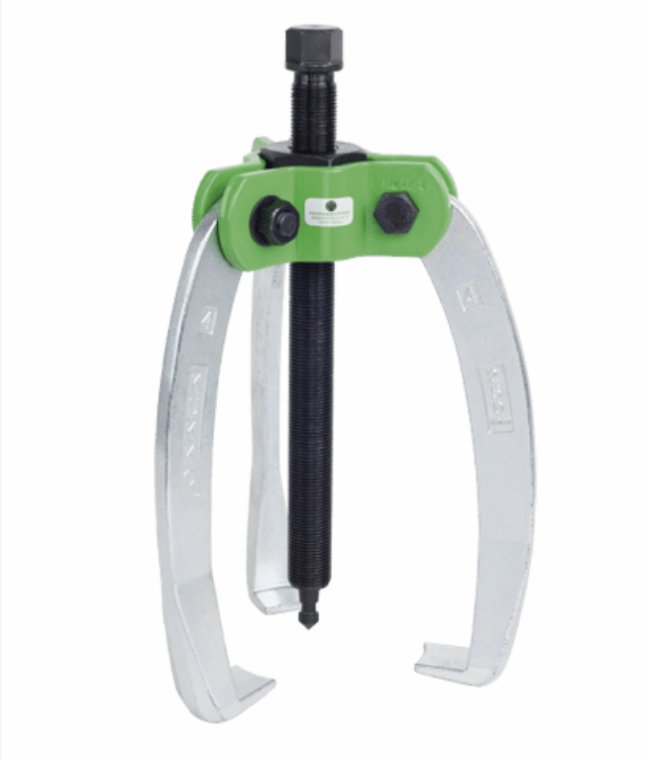

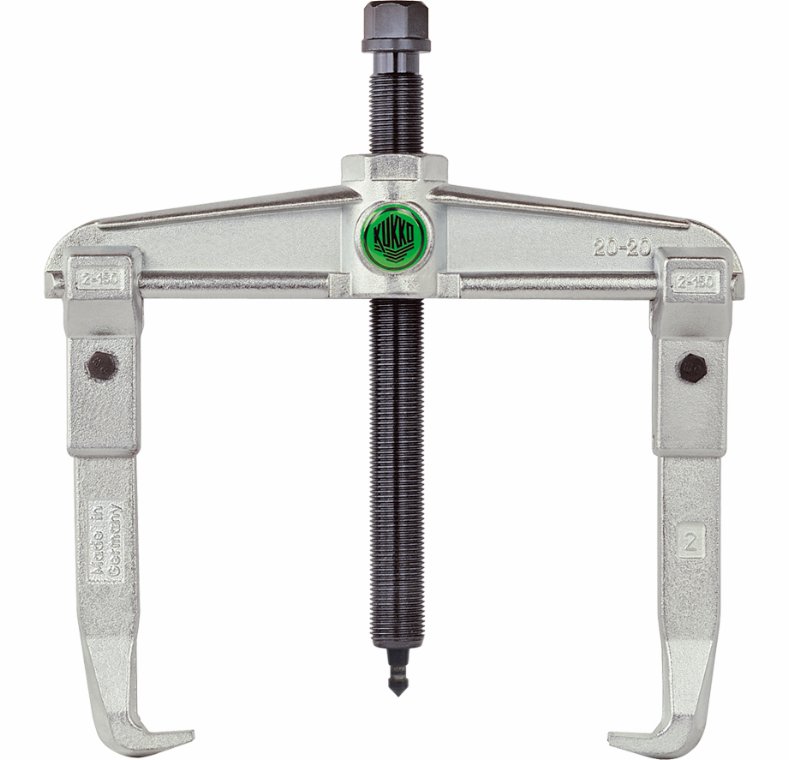

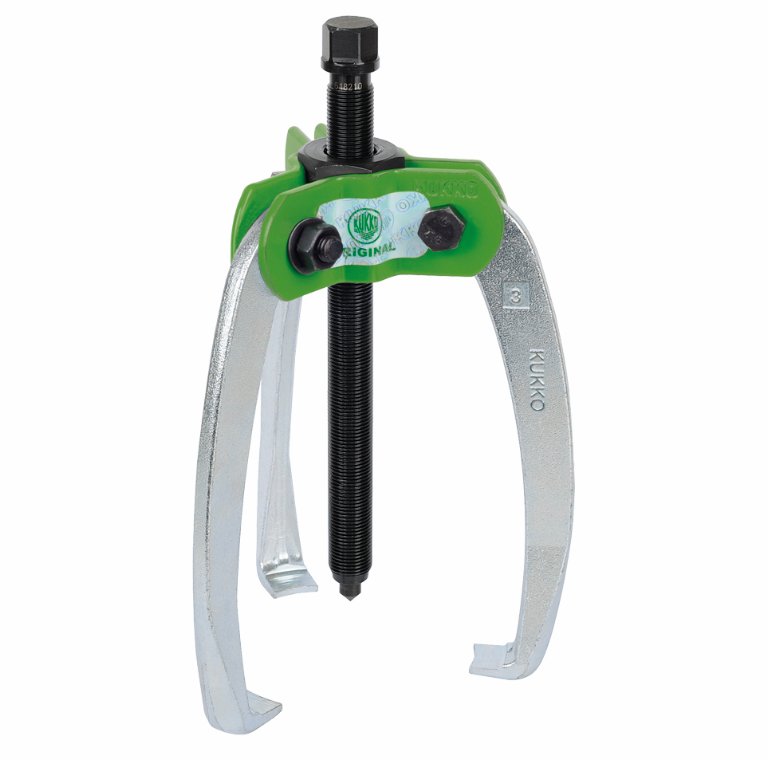

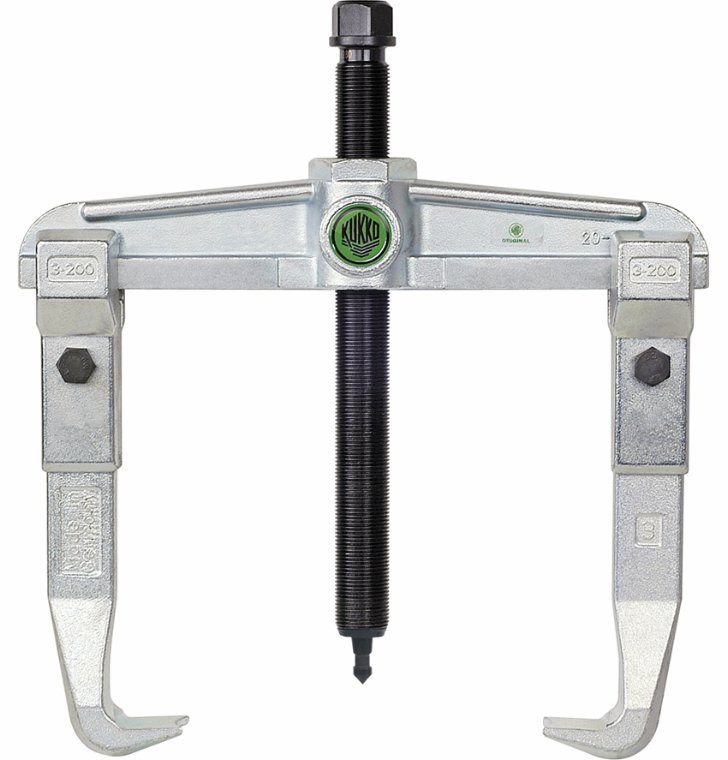

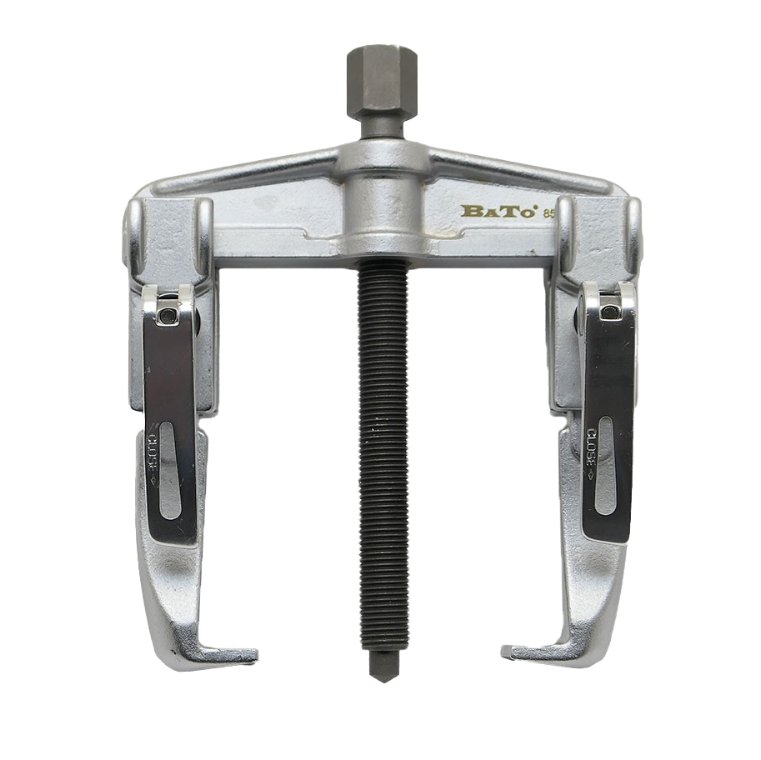

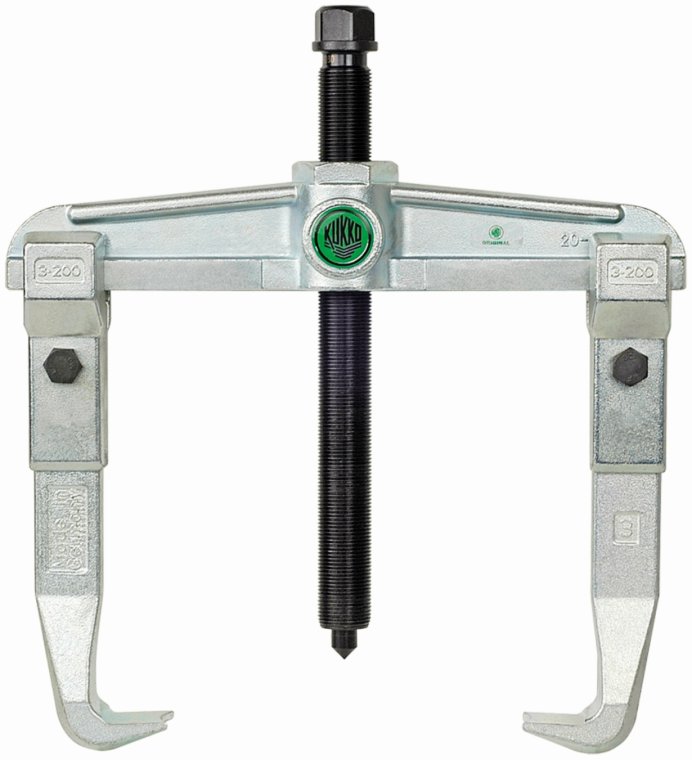

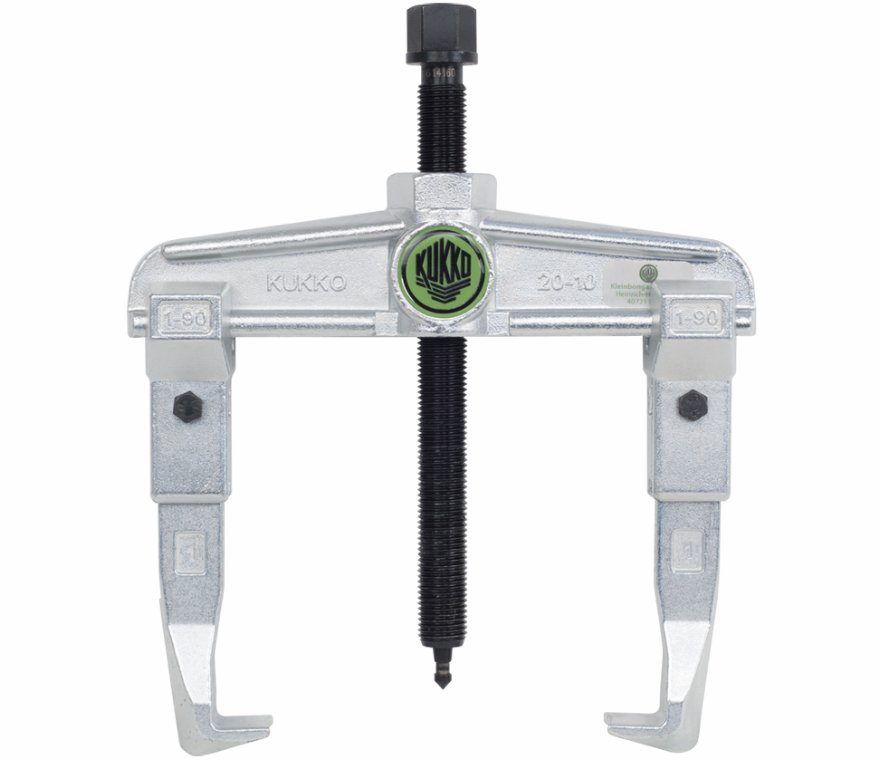

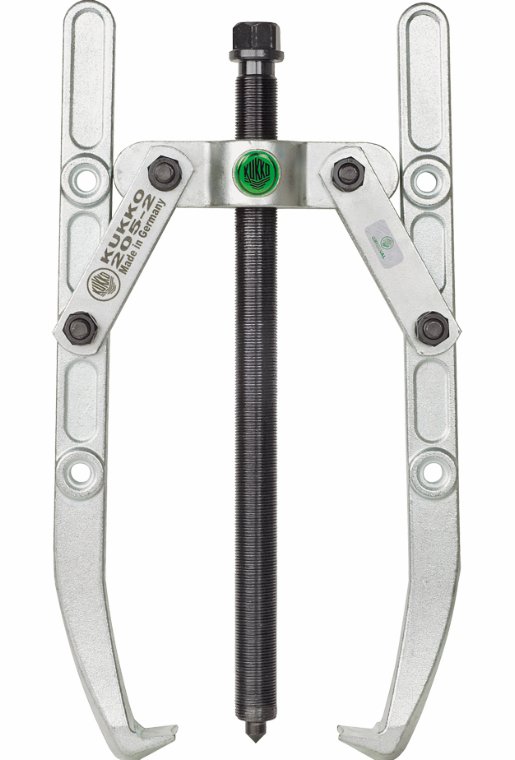

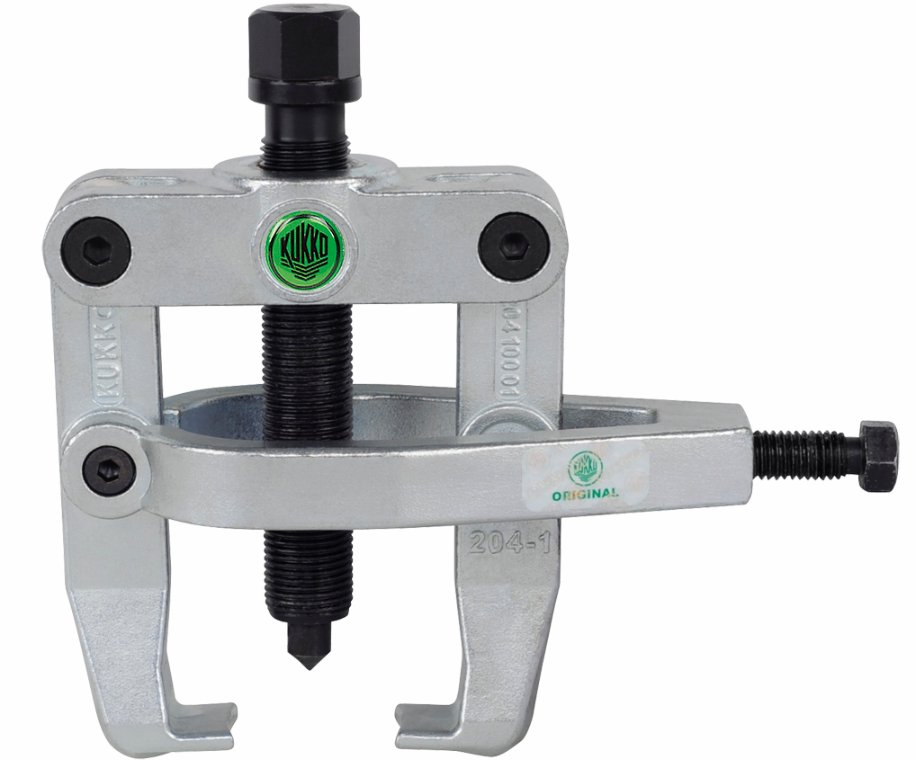

Den største produktgruppe består af almindelige aftrækkere i forskellige dimensioner. Her findes blandt andet modeller fra KUKKO og BATO. Flere af KUKKO-modellerne er universalaftrækkere, hvor størrelsen vælges efter den nødvendige spændvidde og spænddybde. Sortimentet omfatter både kompakte størrelser og væsentligt større aftrækkere til større komponenter.

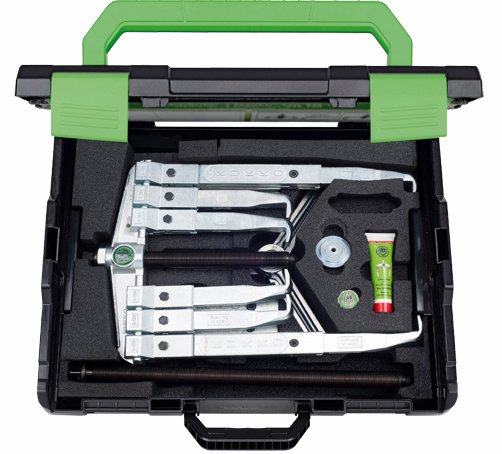

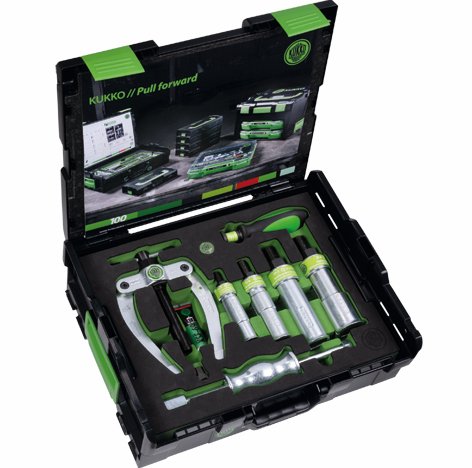

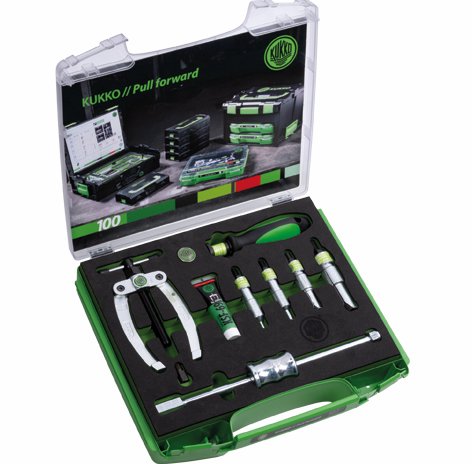

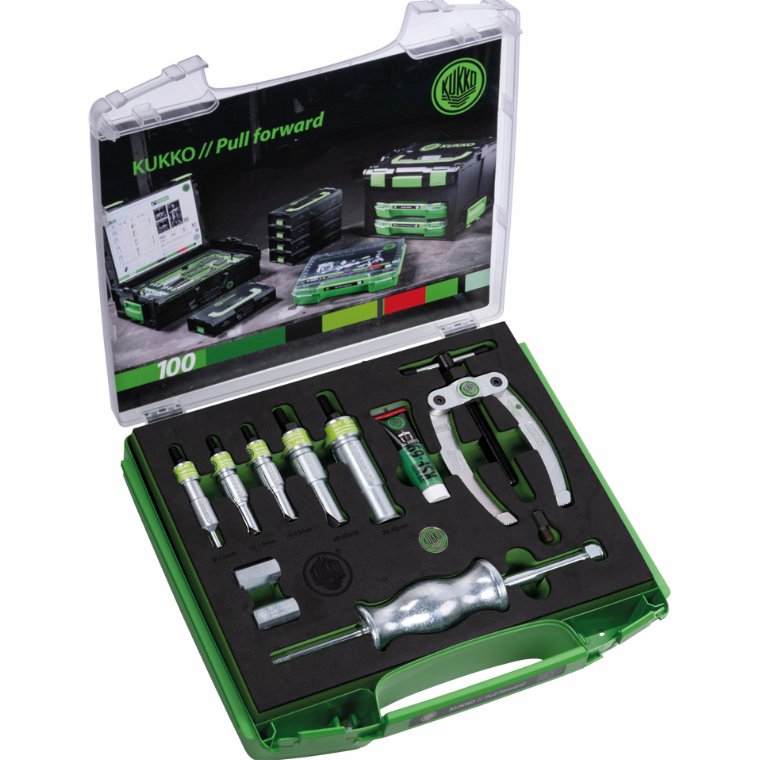

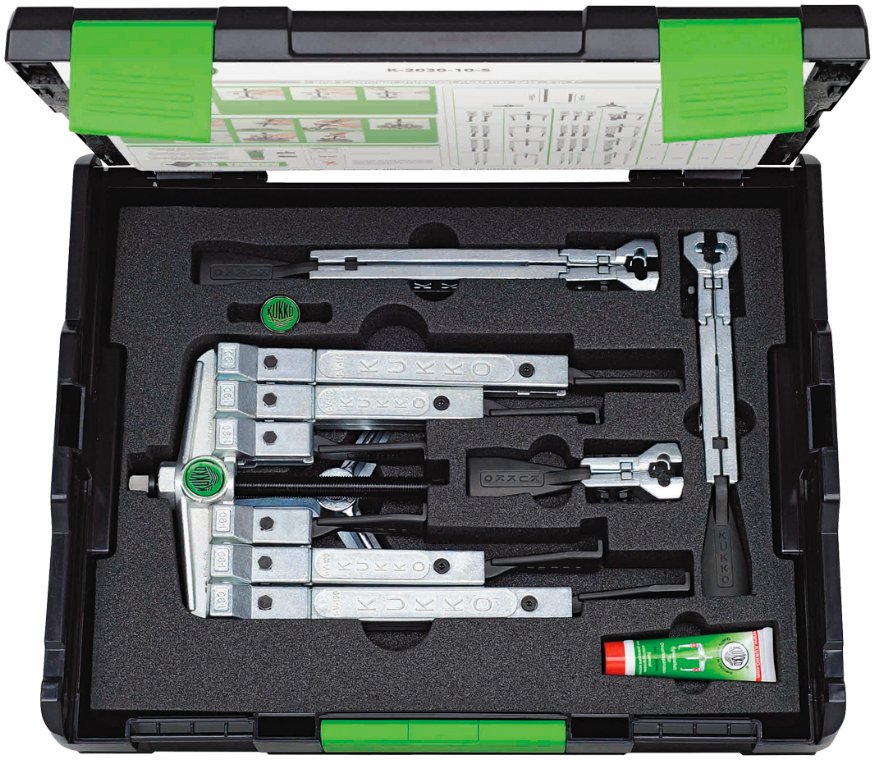

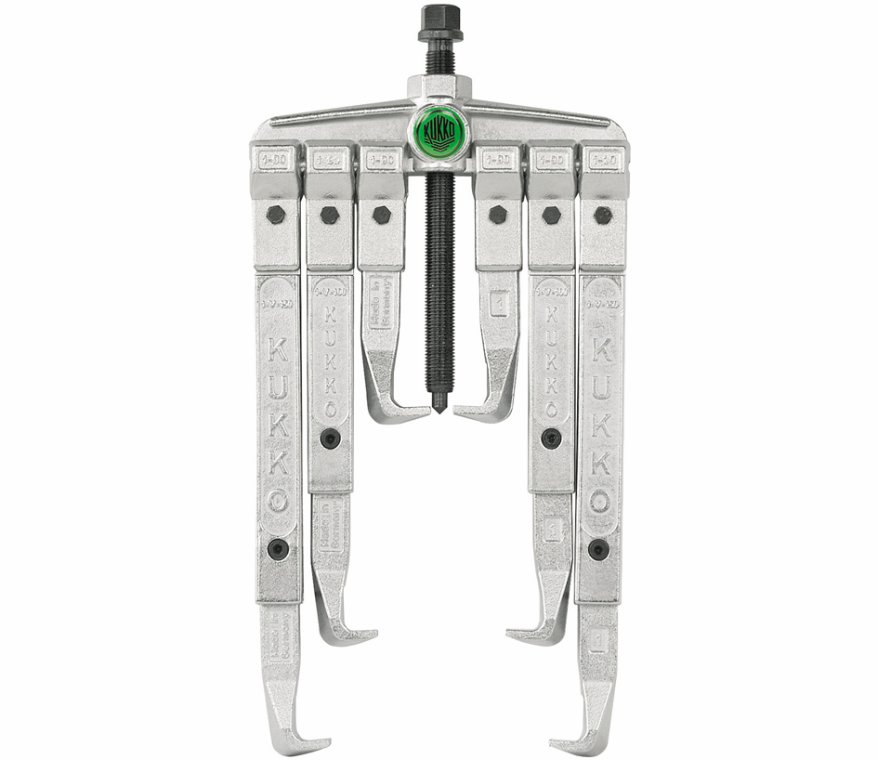

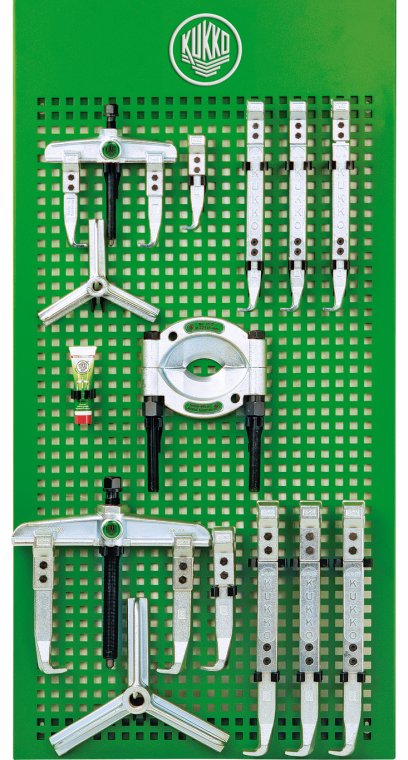

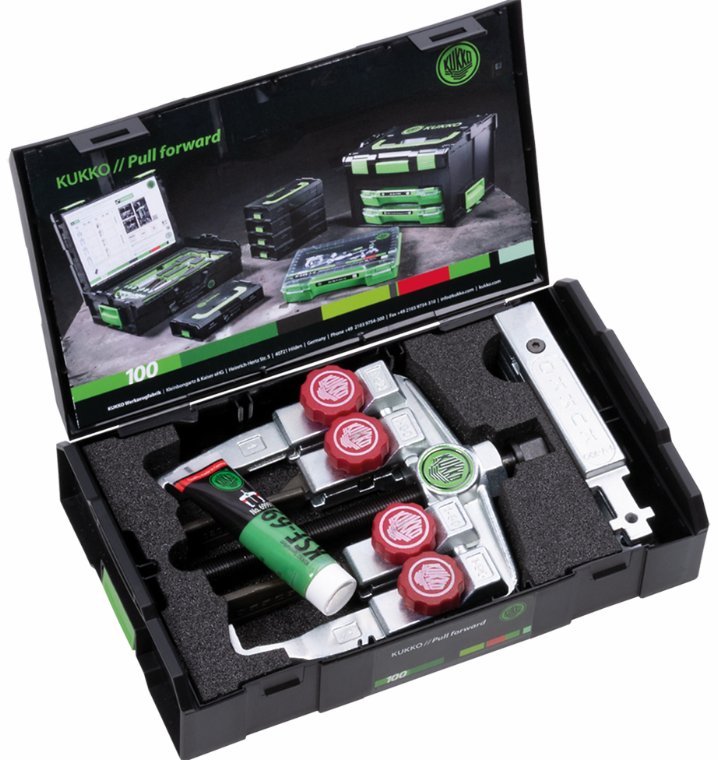

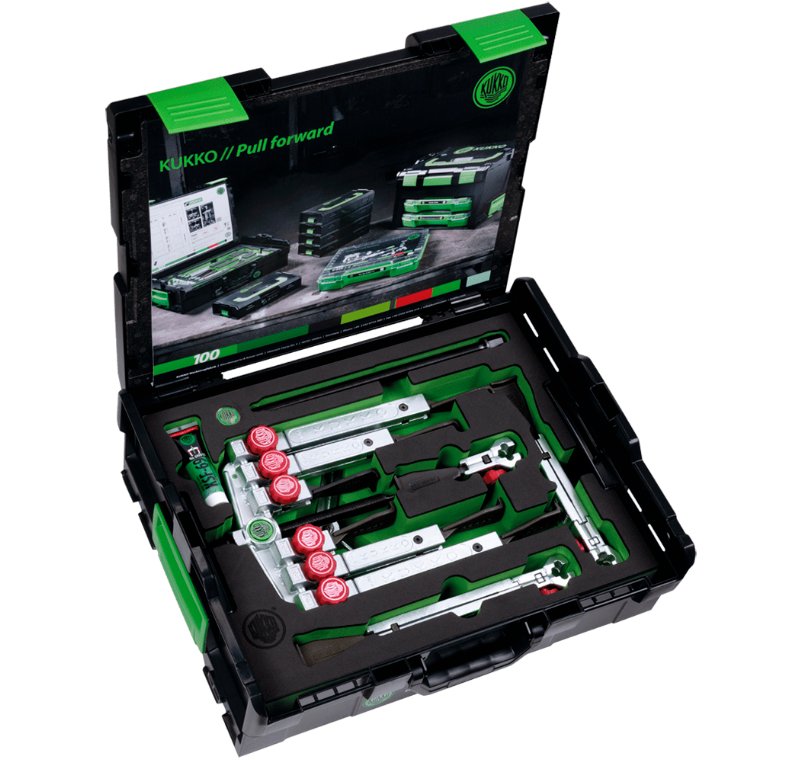

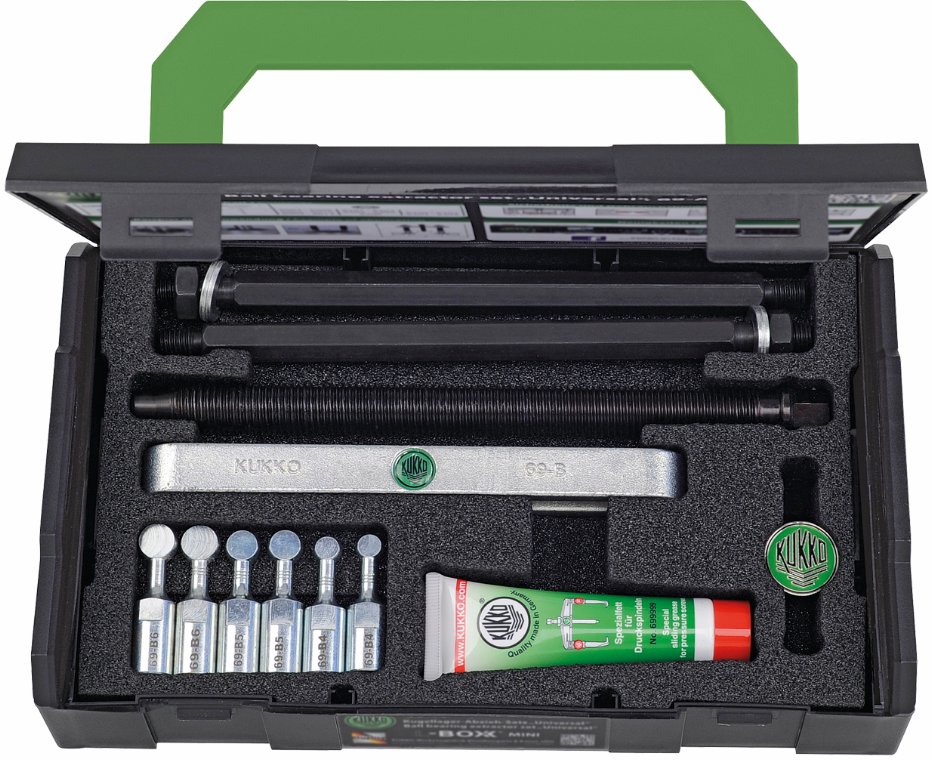

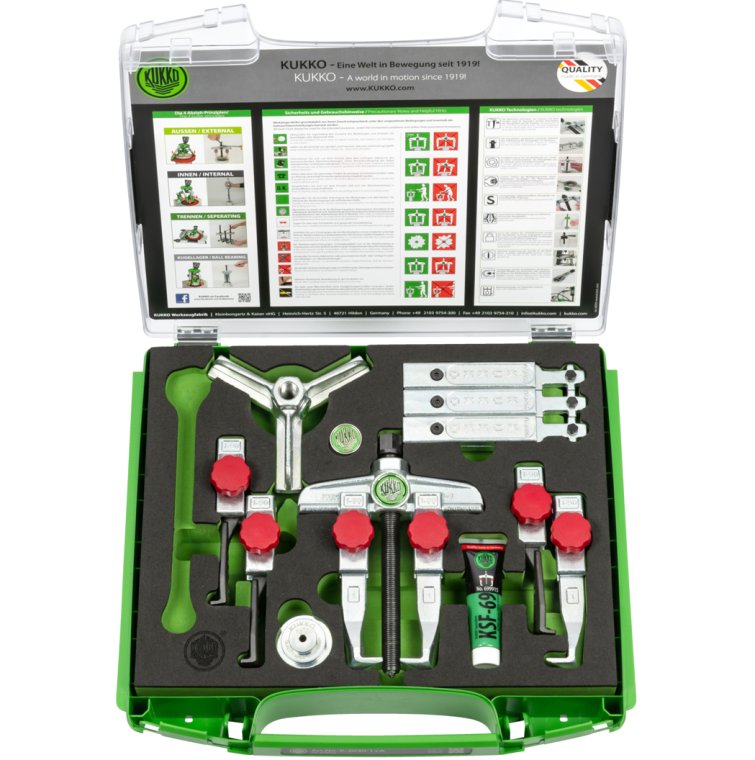

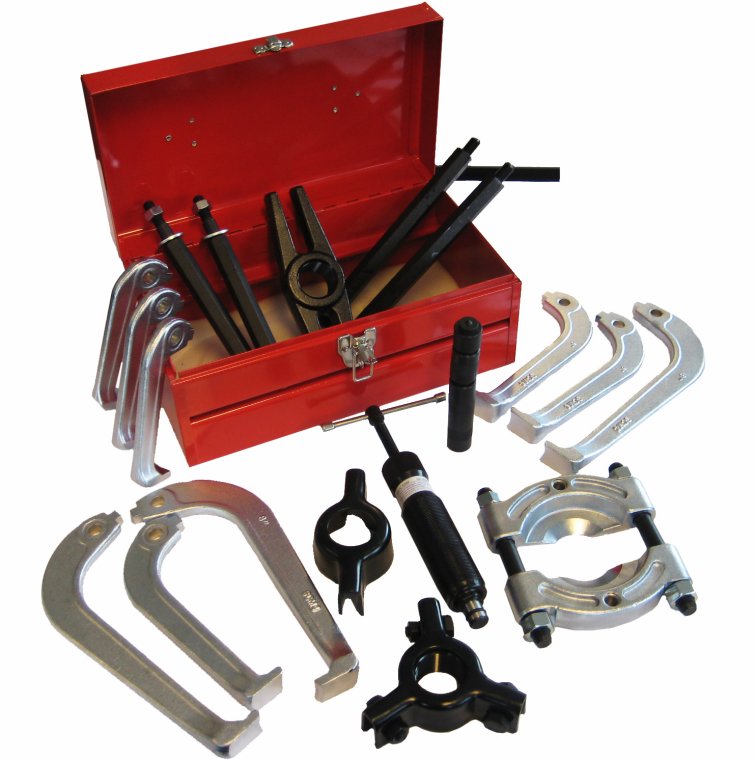

Aftrækkersæt er relevante, hvor arbejdsopgaverne varierer. Kategorien indeholder blandt andet et 2-benet KUKKO-sæt med forlængere, som er angivet til aftrækning af geartandhjul, lejer, spidshjul og synkrone komponenter. Der findes også sæt med både 2- og 3-armet opbygning samt større hydrauliske aftrækkersæt.

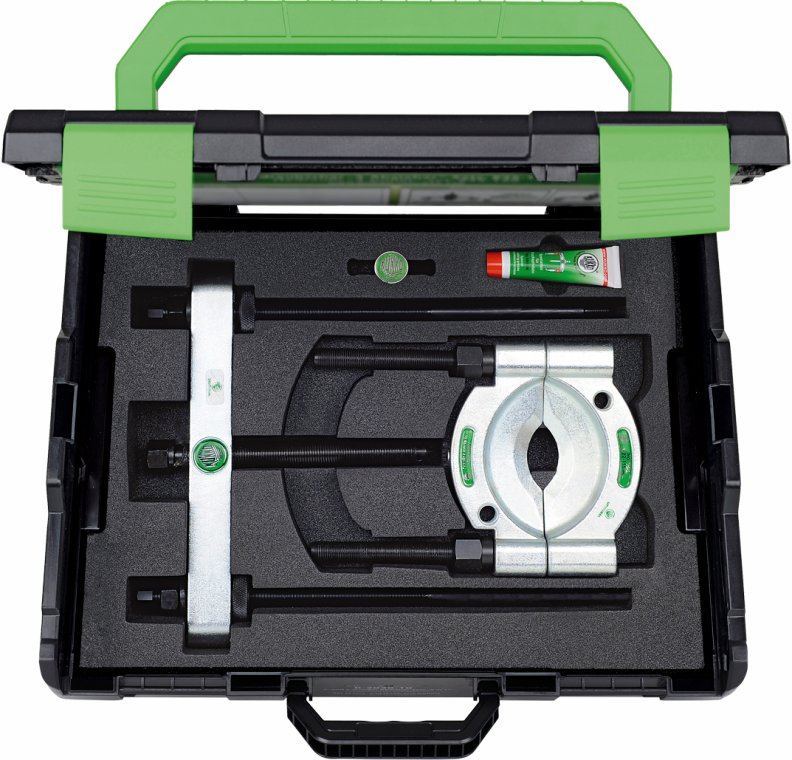

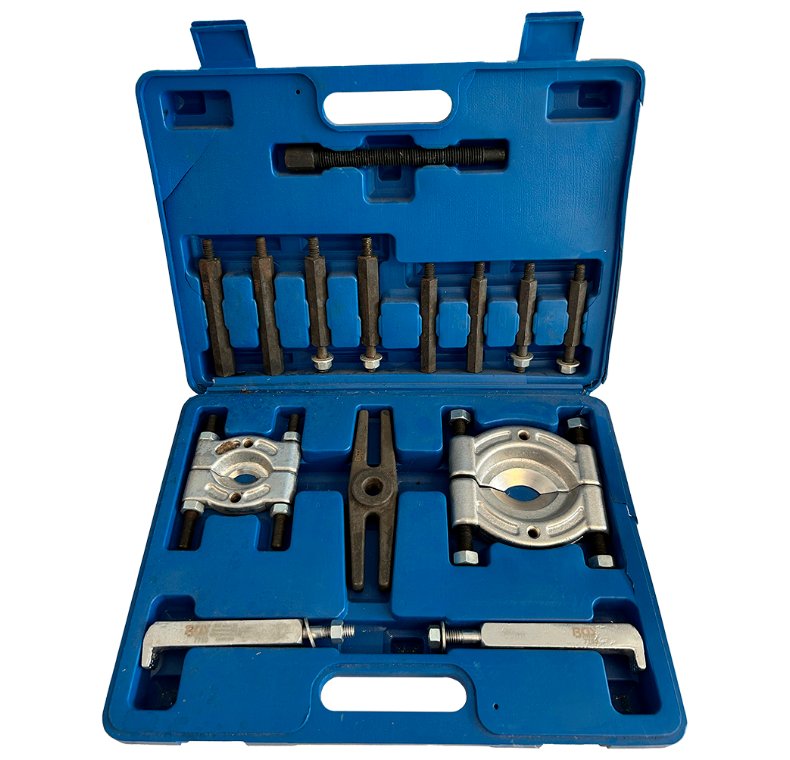

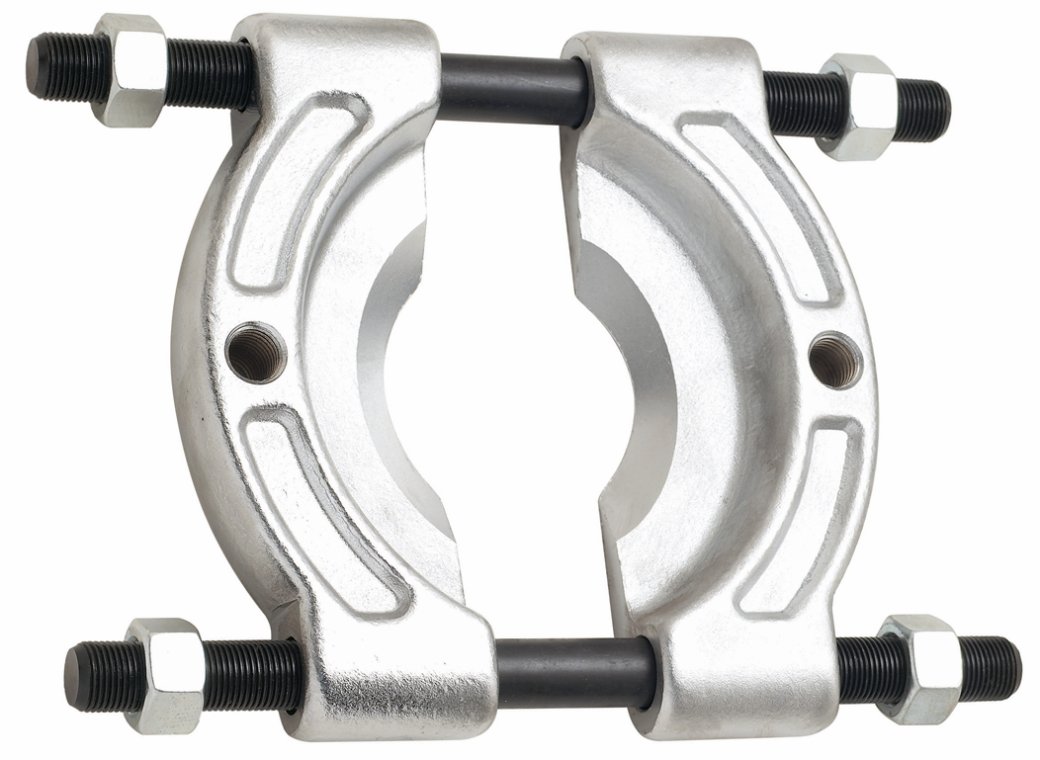

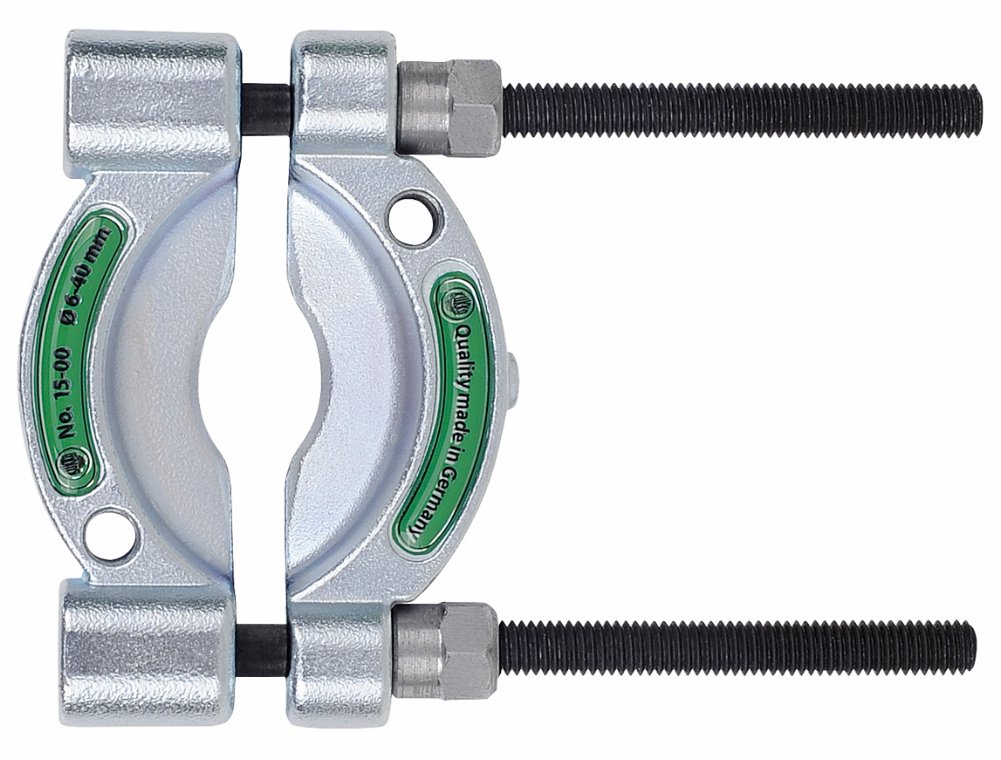

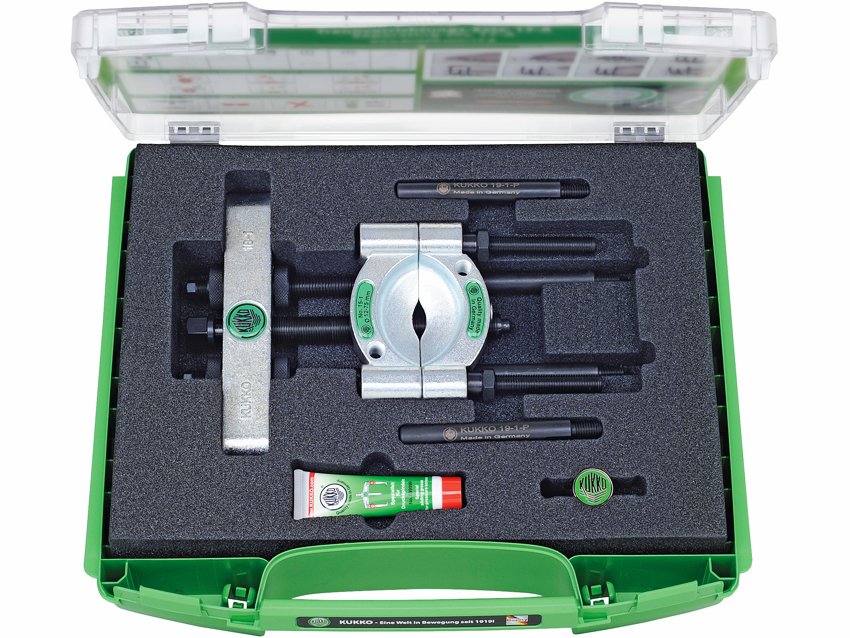

Til lejer ligger der både lejeaftrækkere, lejeadskillere og komplette lejeadskillersæt. En lejeadskiller bruges, når der skal etableres et gribepunkt bag en komponent, som ligger så tæt mod sit sæde, at almindelige aftrækkerarme ikke kan placeres korrekt. KUKKO beskriver dette princip til blandt andet kuglelejer, rullelejer og inderinge. I kategorien findes eksempelvis lejeadskillere med områder på Ø8-60 mm og Ø12-75 mm samt et lejeadskillersæt på 22-115 mm.

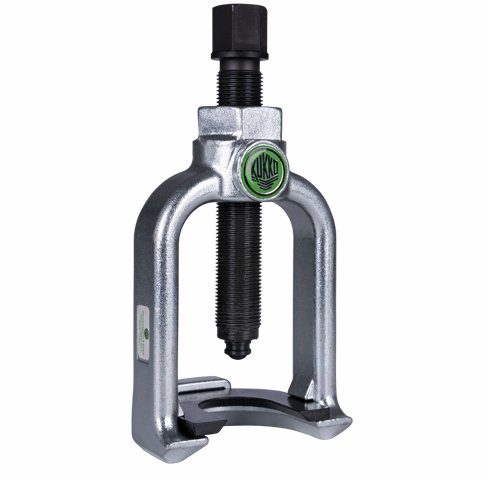

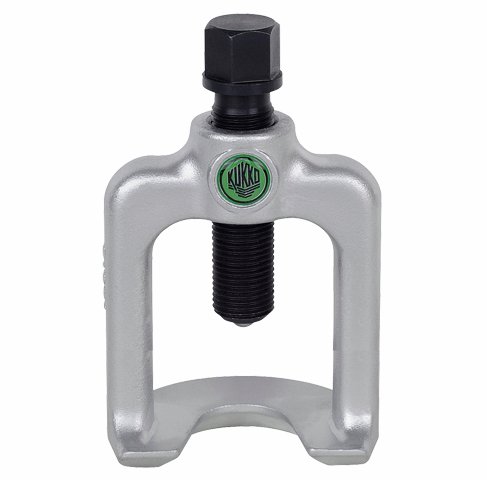

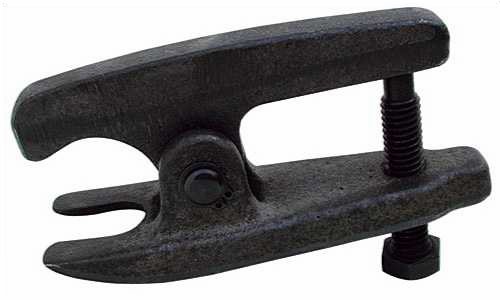

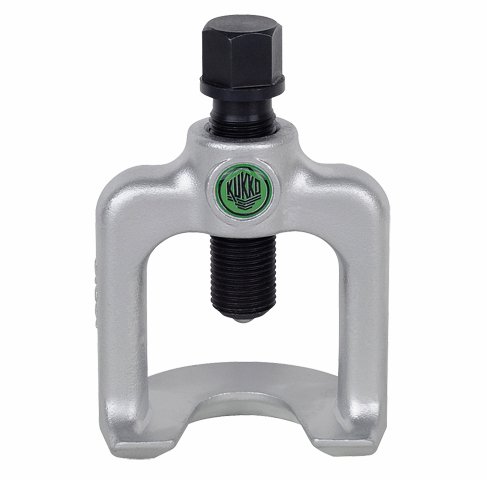

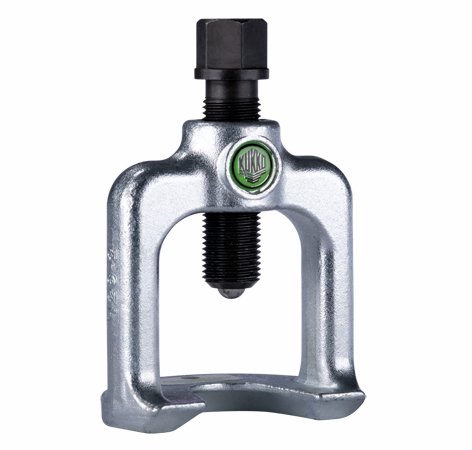

Til arbejde med kugleled indeholder kategorien KUKKO kugleledsaftrækkere i flere størrelser. De viste modeller omfatter blandt andet 18, 23, 29, 40 og 46 mm. Der ligger desuden en hydraulisk kugleledsaftrækker, der på produktsiden er angivet til demontering af kugleled på personvogne med maksimal åbning på 56 mm og en trykkapacitet på 8 tons. Den type specialværktøj skal vælges efter det konkrete kugleled og de tilgængelige mål omkring samlingen.

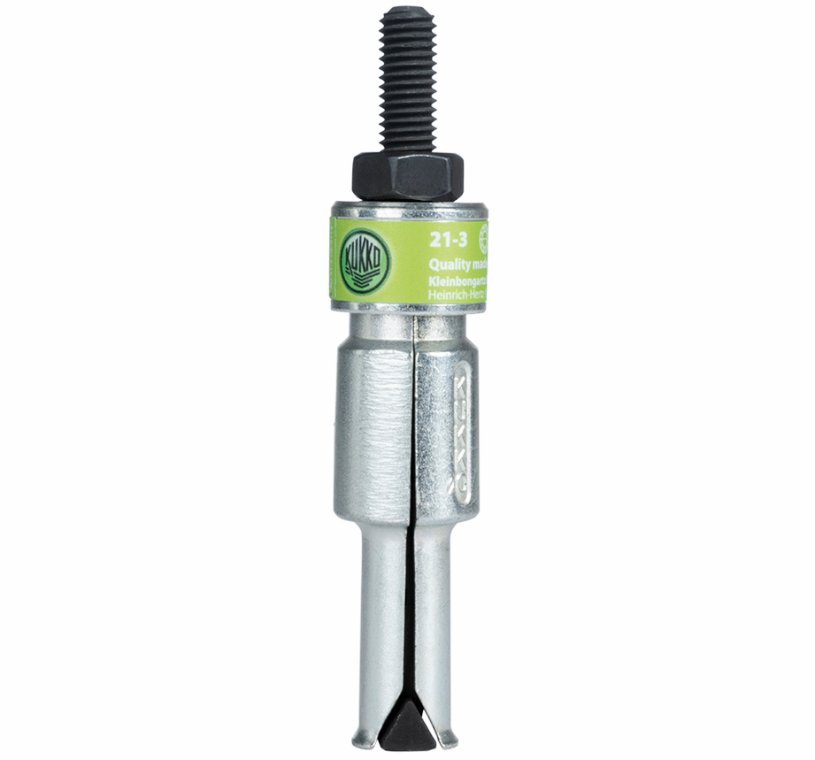

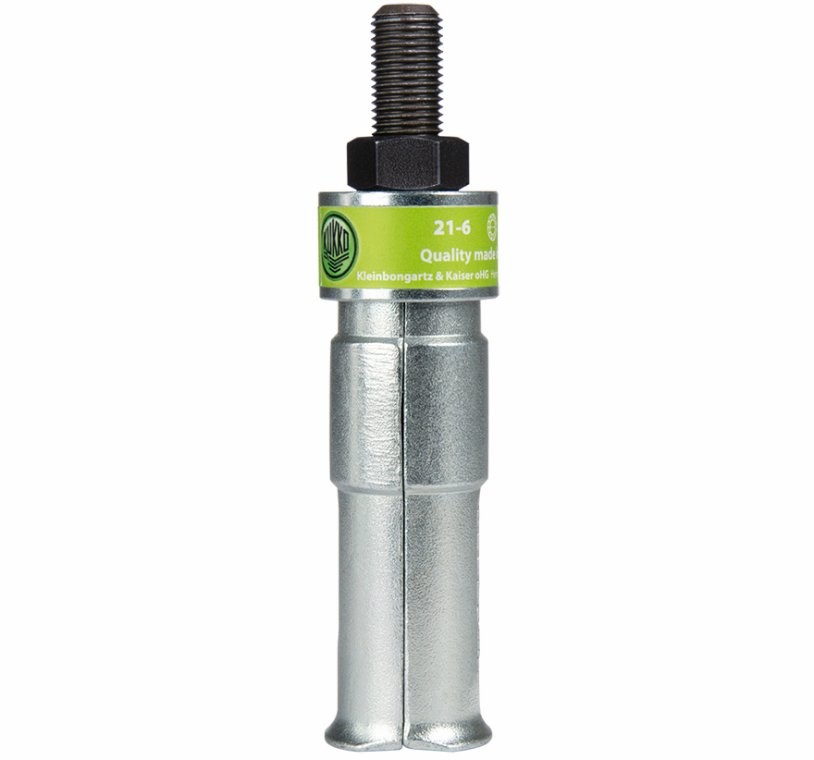

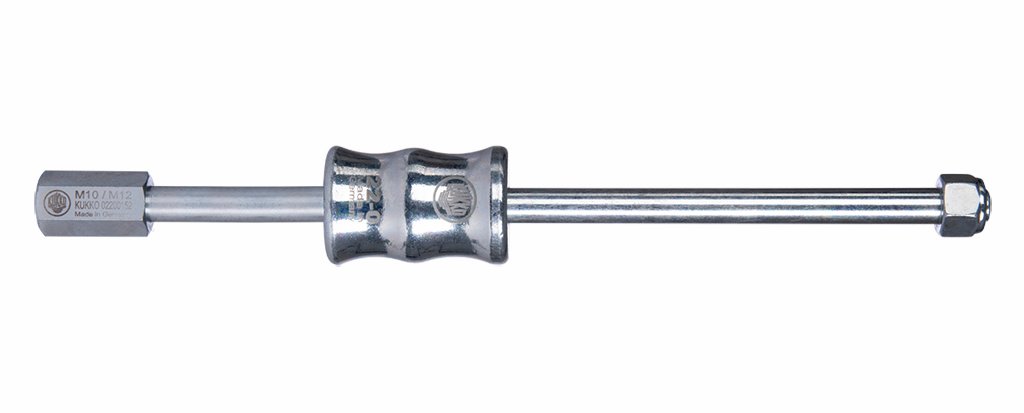

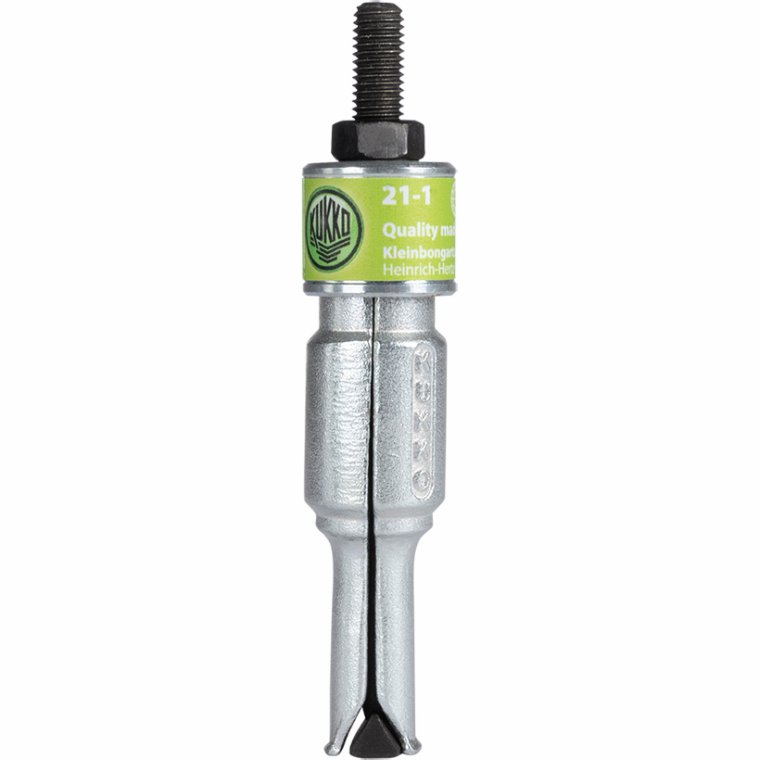

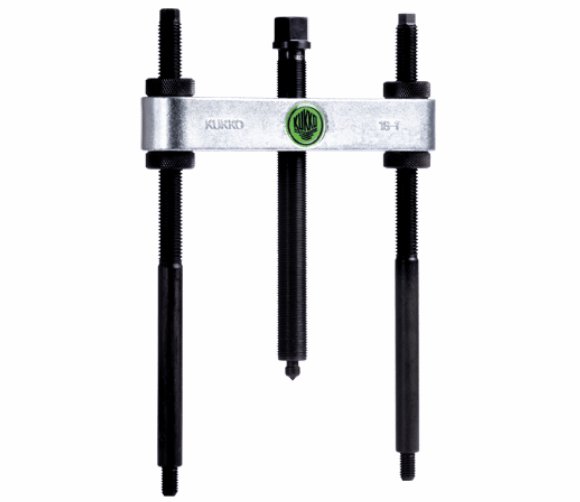

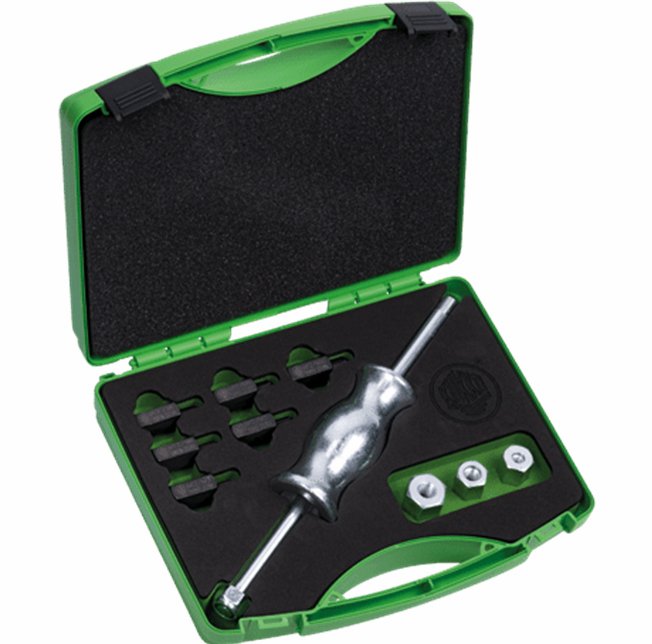

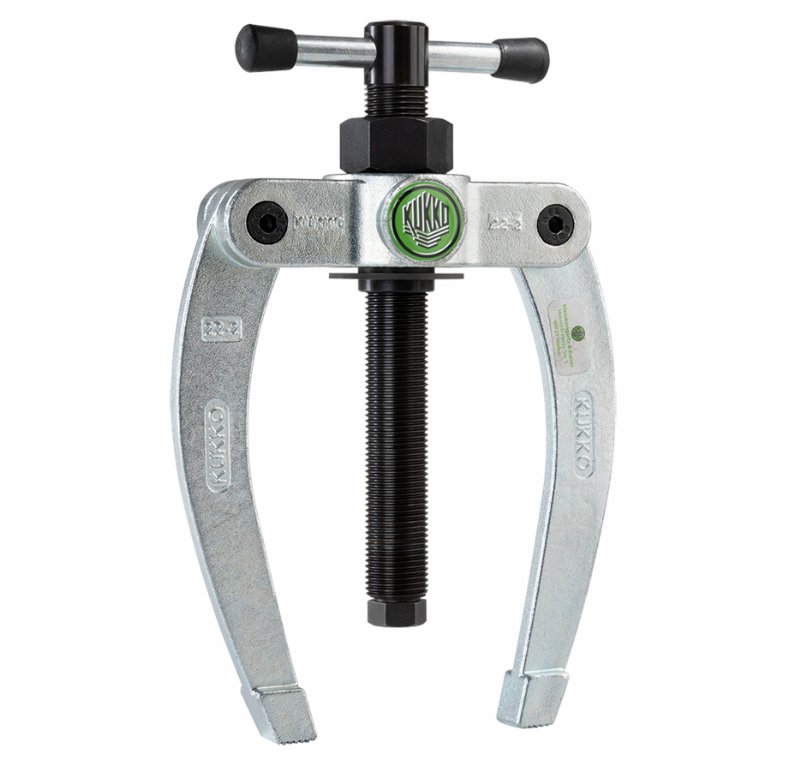

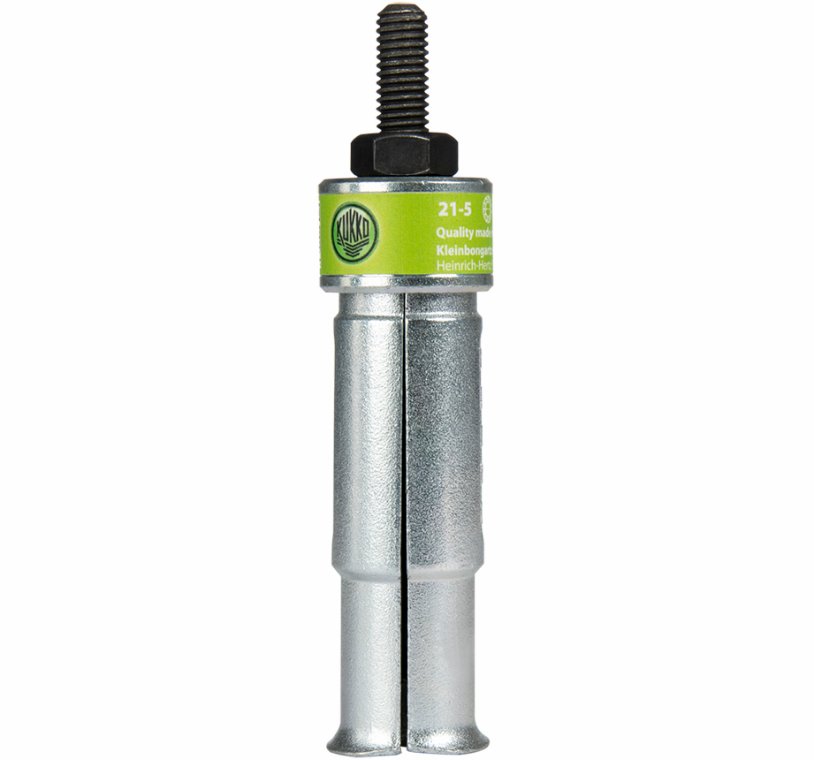

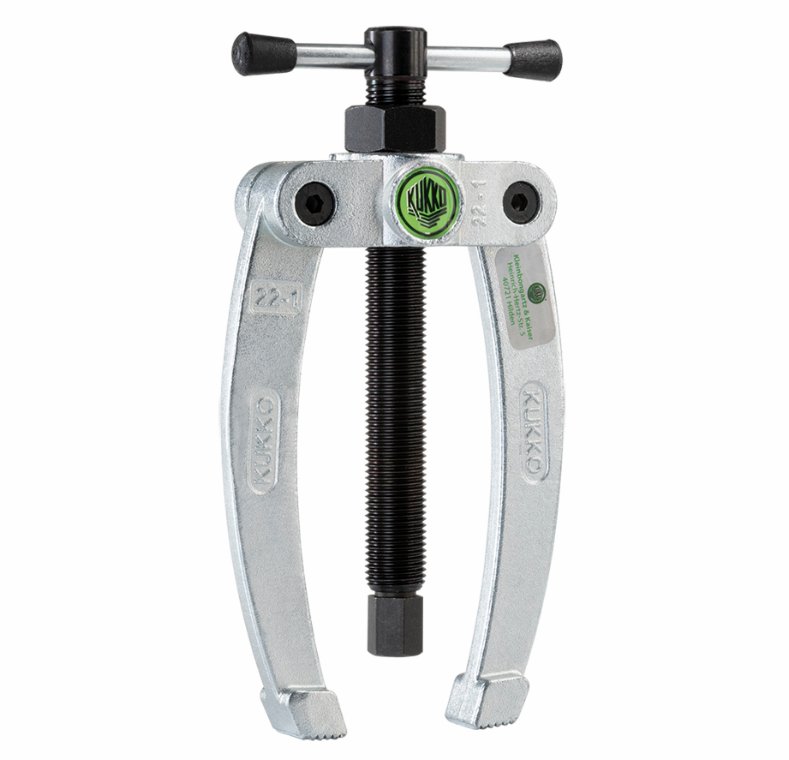

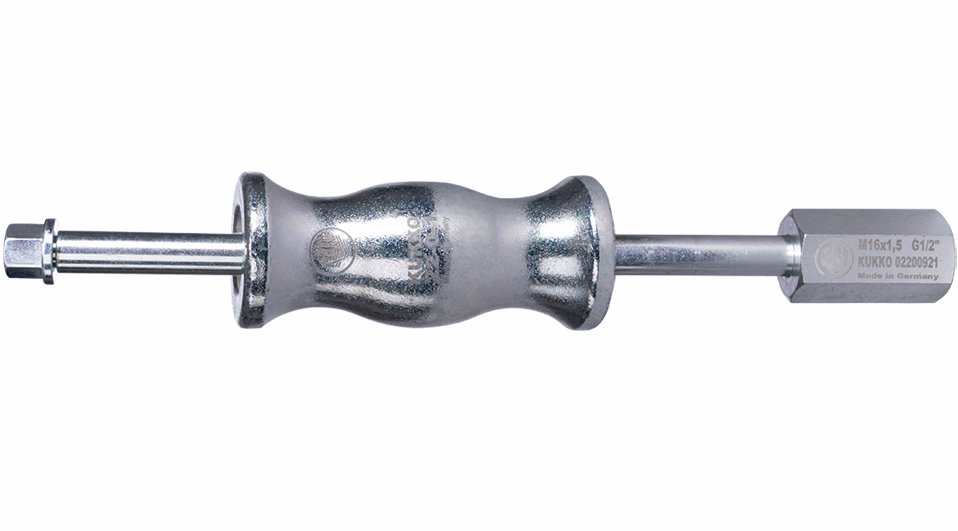

Glidehammere udgør et andet trækprincip. Her skabes trækkraften gennem den bevægelige hammermasse i stedet for ved løbende tilspænding af en spindel. Kategorien indeholder både enkelte glidehammere og et glidehammersæt i kuffert. Der findes samtidig ekspandere i flere diameterområder samt hjælpeaftrækkere og gevindadaptere, som indgår i mere specialiserede aftrækningsopgaver.

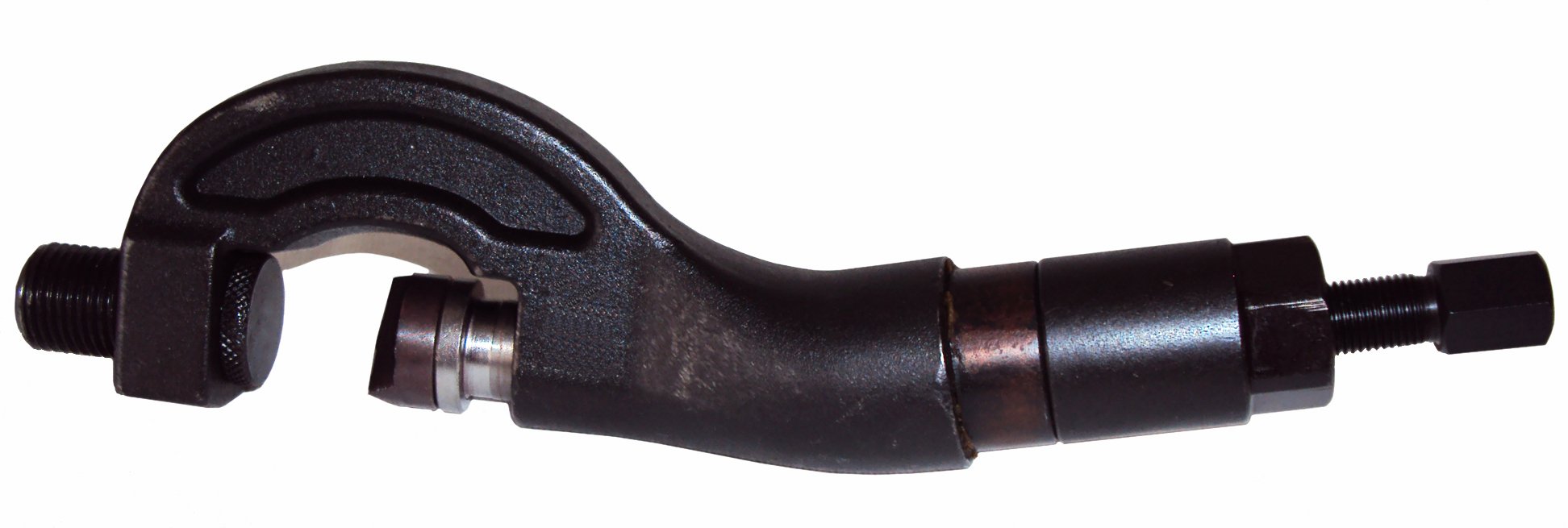

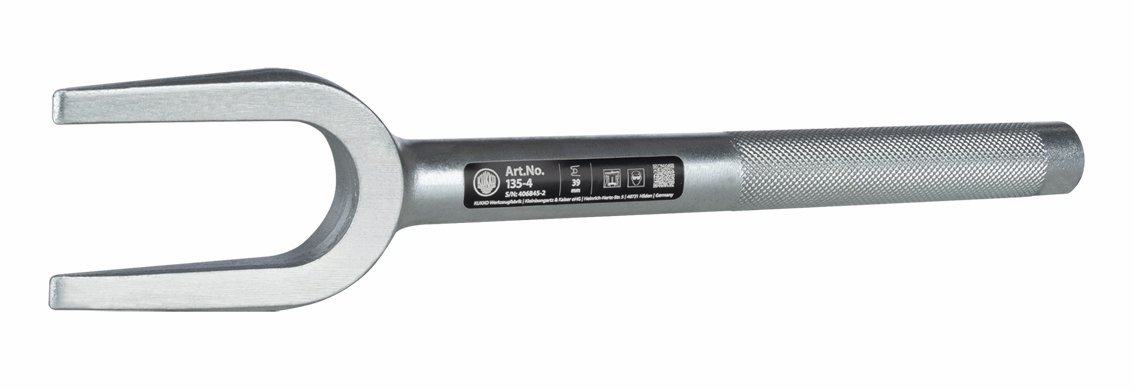

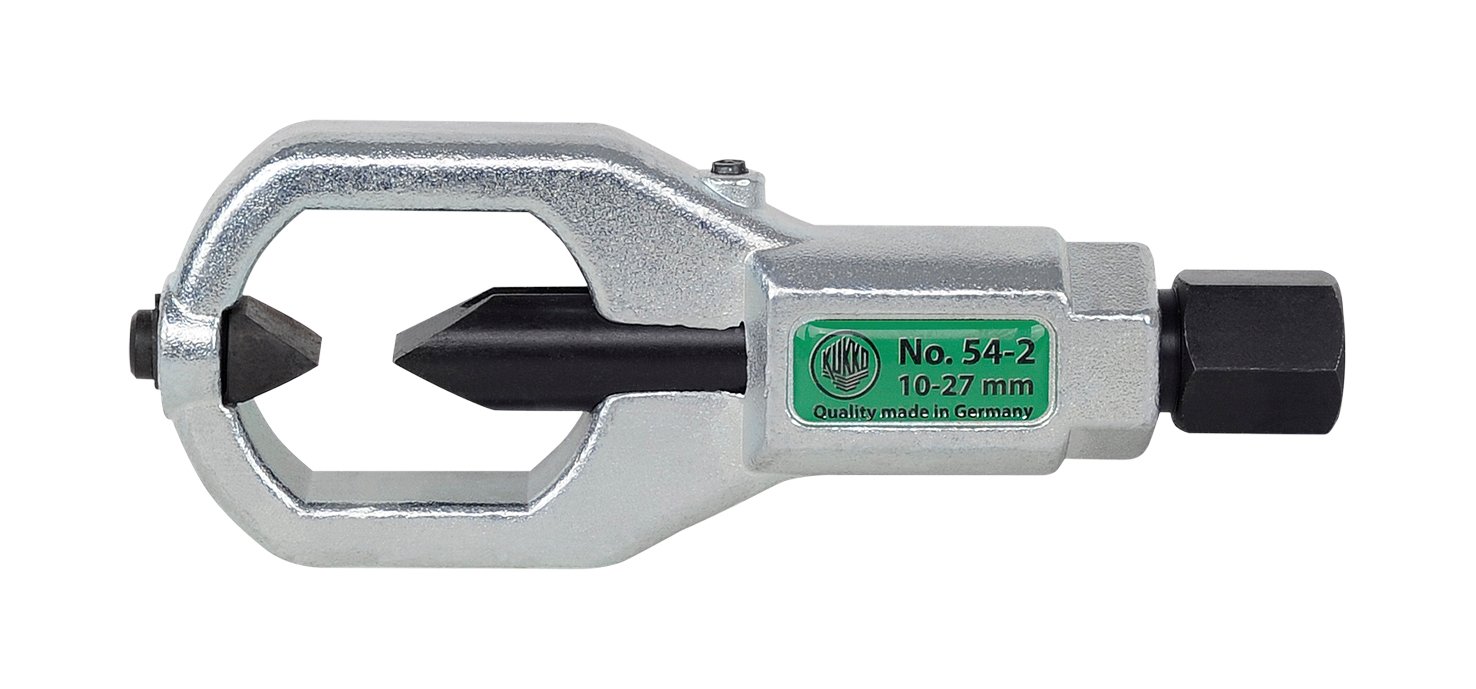

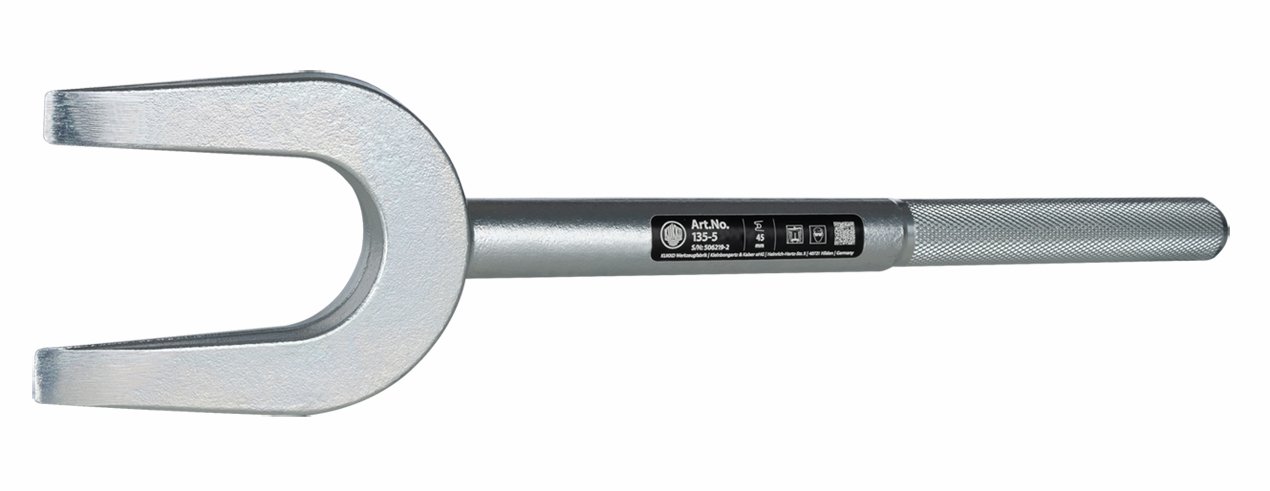

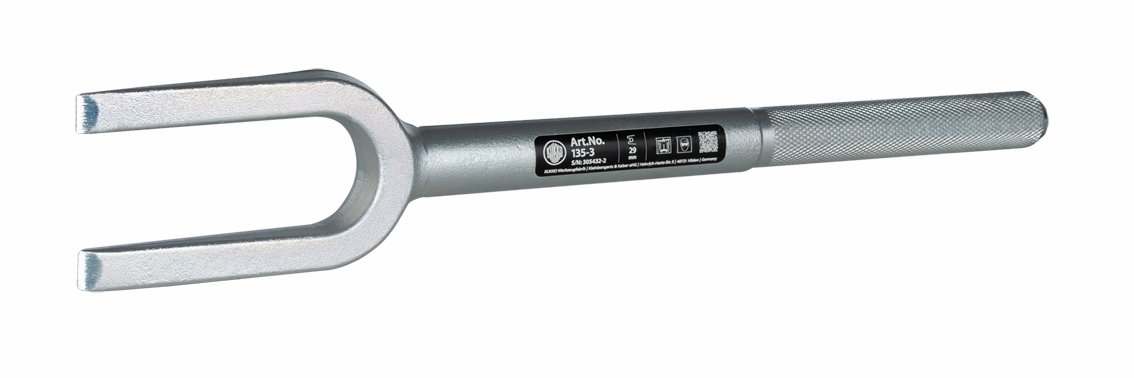

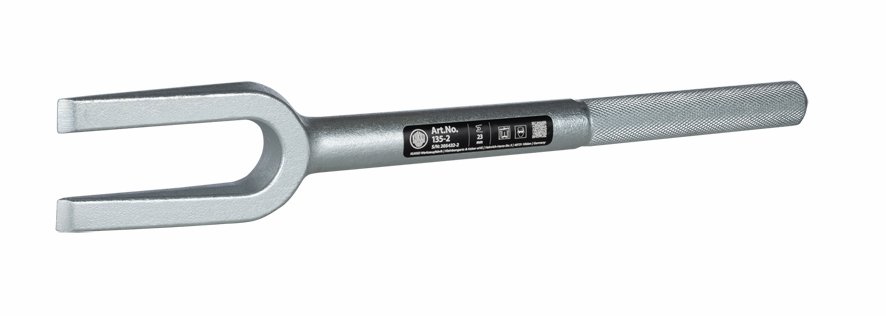

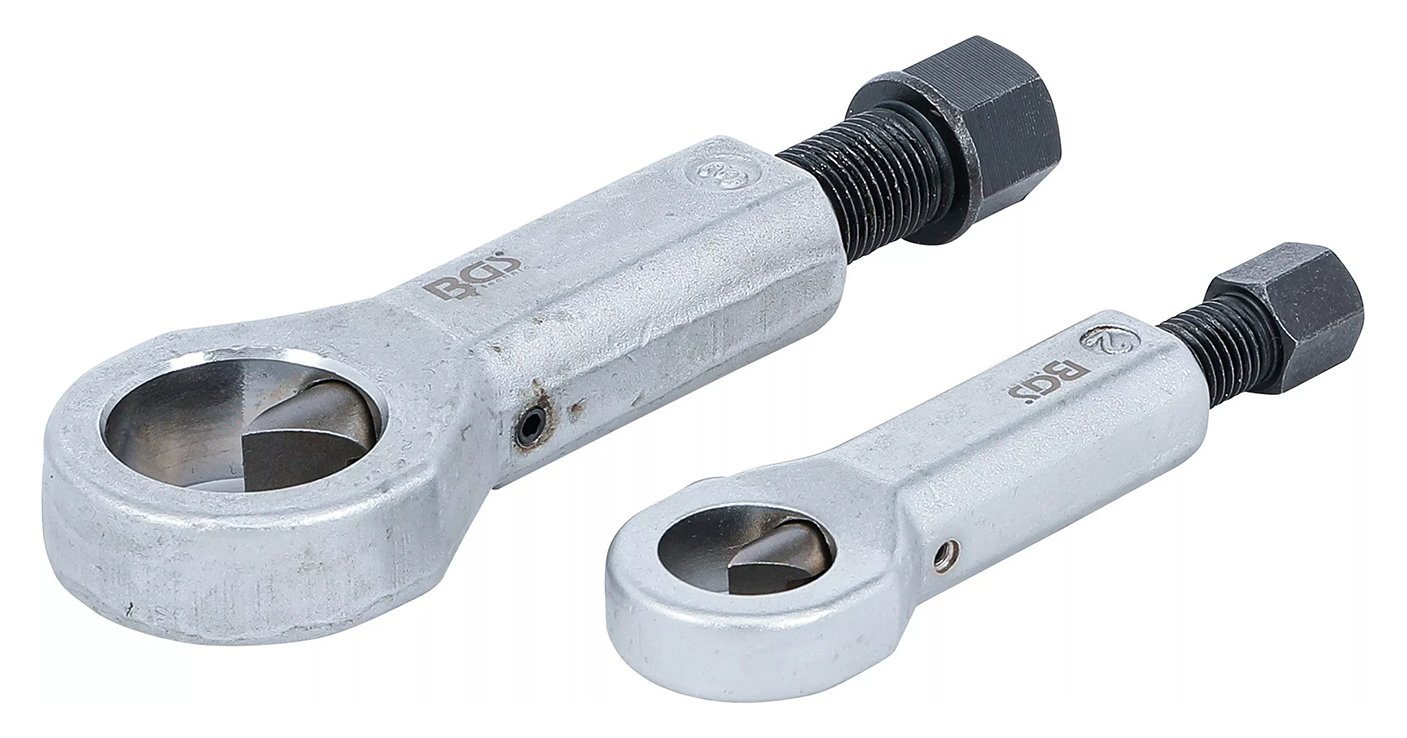

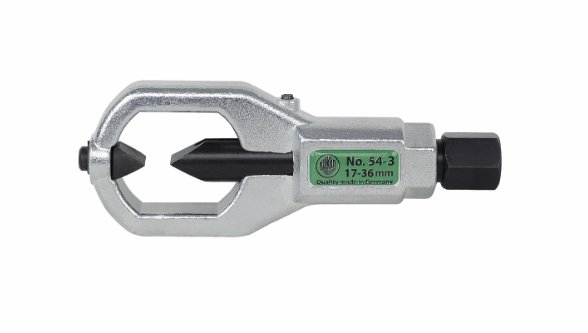

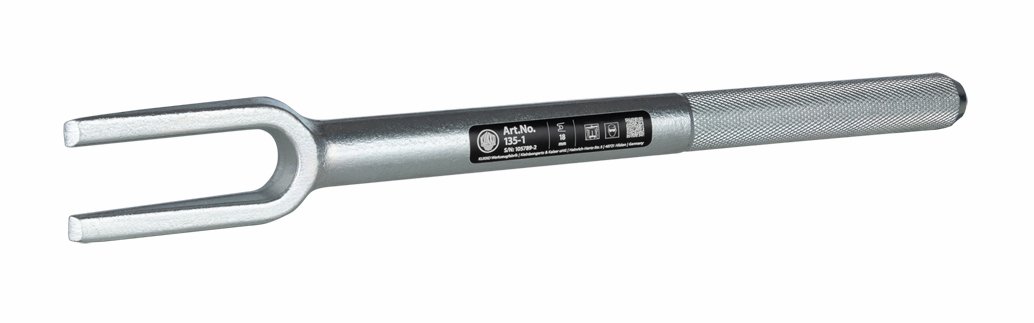

Møtrikknusere og skillegafler ligger også i kategorien. Møtrikknusere bruges til demontering af møtrikker, hvor almindelig løsning ikke er praktisk. En af de hydrauliske modeller er på siden beskrevet til beskadigede eller fastrustede møtrikker. Skillegaflerne findes i flere størrelser fra 18 til 45 mm og er en særskilt værktøjstype, som skal vælges efter den konkrete samling.

Hvilke aftrækkere passer til professionelle opgaver?

På et værksted er en universalaftrækker ofte et grundværktøj, fordi den kan anvendes til flere forskellige mekaniske demonteringsopgaver, når spændvidde, spænddybde og armplacering passer. Det er især relevant ved service og reparation, hvor man ikke på forhånd arbejder med én bestemt komponentstørrelse.

Til gentagne opgaver på samme type maskine eller køretøj kan et mere specialiseret værktøj være mere hensigtsmæssigt. Hvis arbejdet eksempelvis hovedsageligt omfatter kugleled, giver en kugleledsaftrækker en anden og mere målrettet arbejdsform end en almindelig 2-armet universalaftrækker. Det samme gælder lejer, der sidder tæt mod en anlægsflade, hvor en lejeadskiller kan være nødvendig.

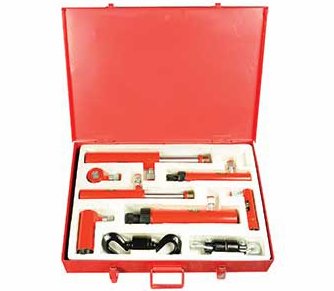

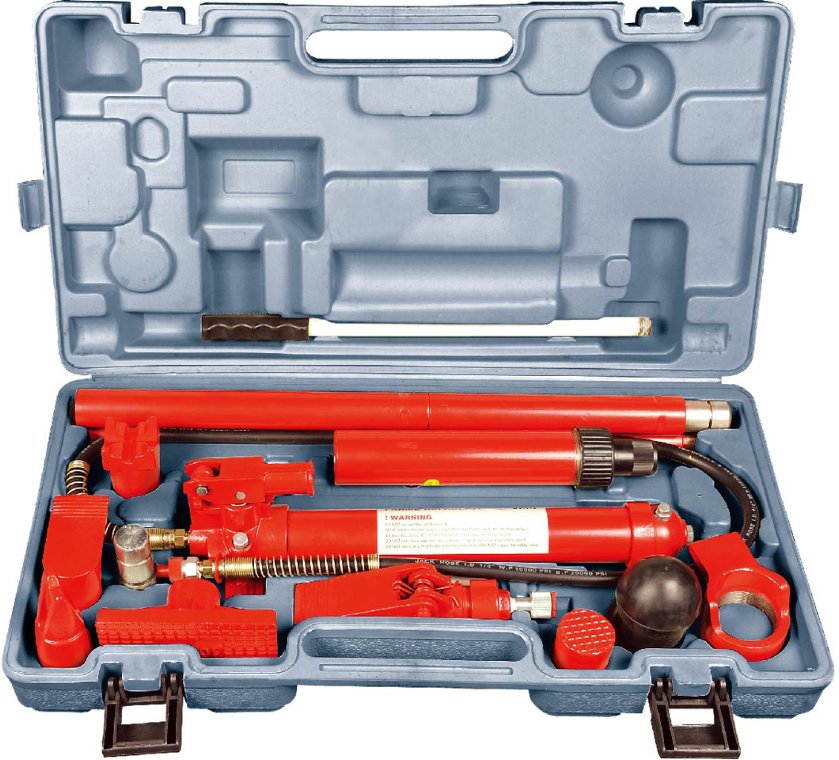

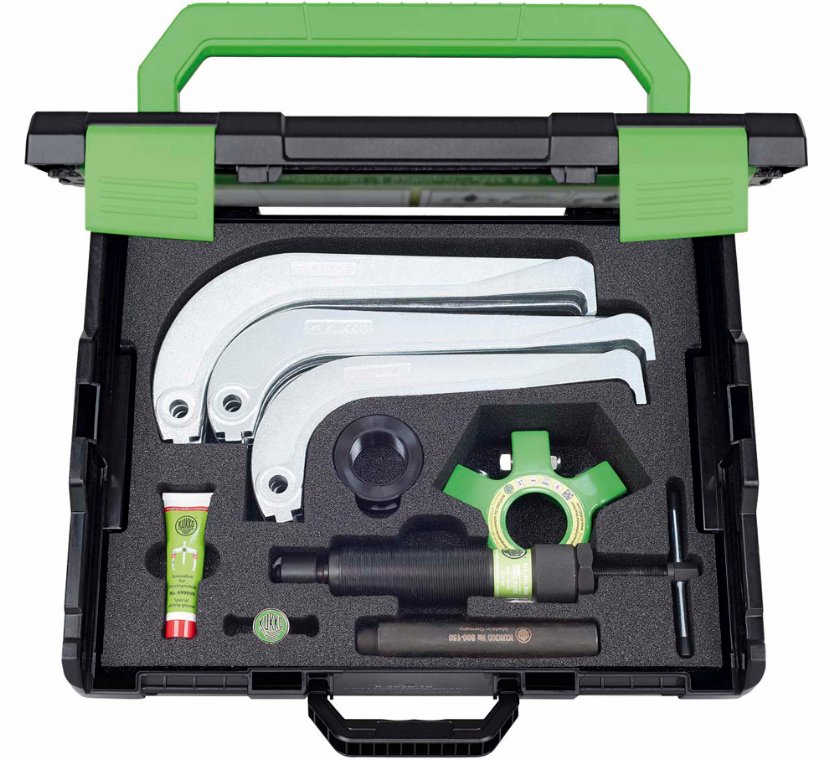

I industri, maskinservice, landbrug og entreprenørarbejde kan komponenterne være større eller sidde fast med høj belastning. Kategorien indeholder derfor også hydrauliske løsninger. Det aktuelle sortiment omfatter blandt andet aftrækkersæt med 10 tons kapacitet samt andre hydrauliske værktøjer. Kapaciteten skal altid vurderes ud fra det enkelte produkts angivne data og den konkrete demonteringsopgave.

Ved professionelt arbejde er størrelsen heller ikke kun et spørgsmål om maksimal kapacitet. En stor aftrækker er ikke nødvendigvis den rigtige løsning til et mindre emne. Armene skal kunne placeres stabilt, spindlen skal kunne centreres korrekt, og der skal være fysisk plads til at betjene værktøjet. Derfor bør den mindste egnede størrelse normalt vælges ud fra emnets mål og adgangsforhold frem for blot at vælge den største model.

Derfor vælger kunder DVS til aftrækningsværktøj

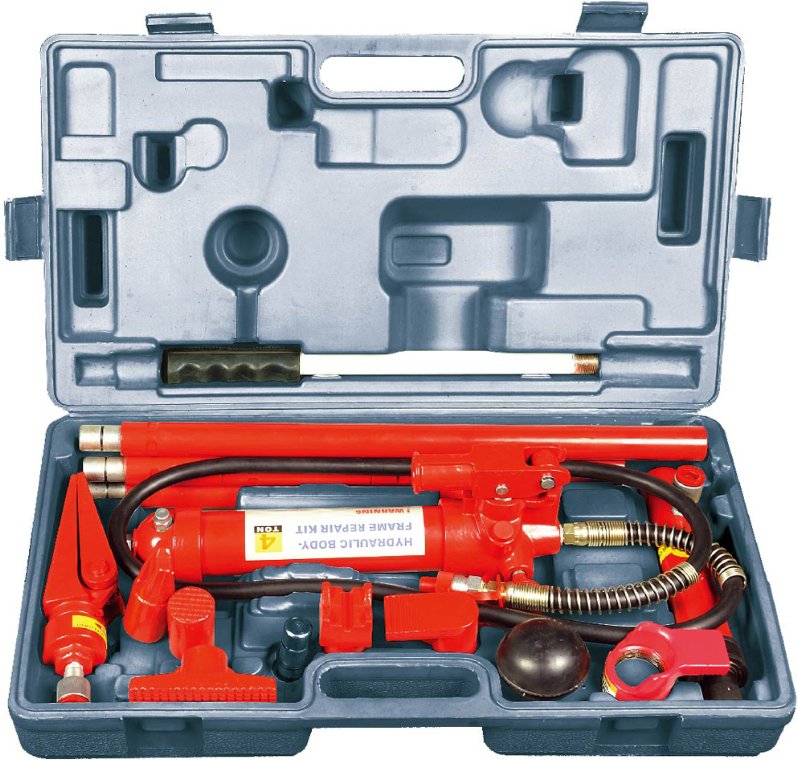

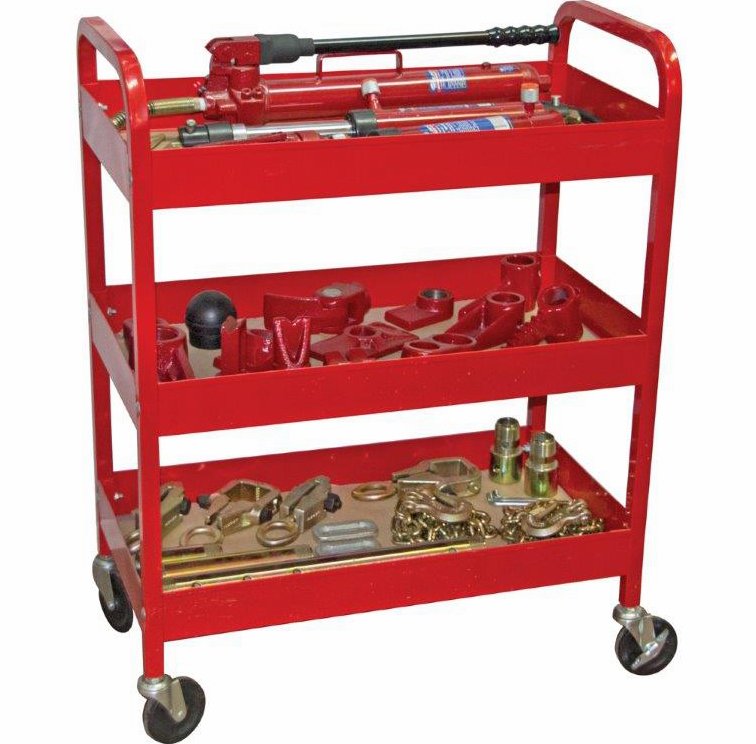

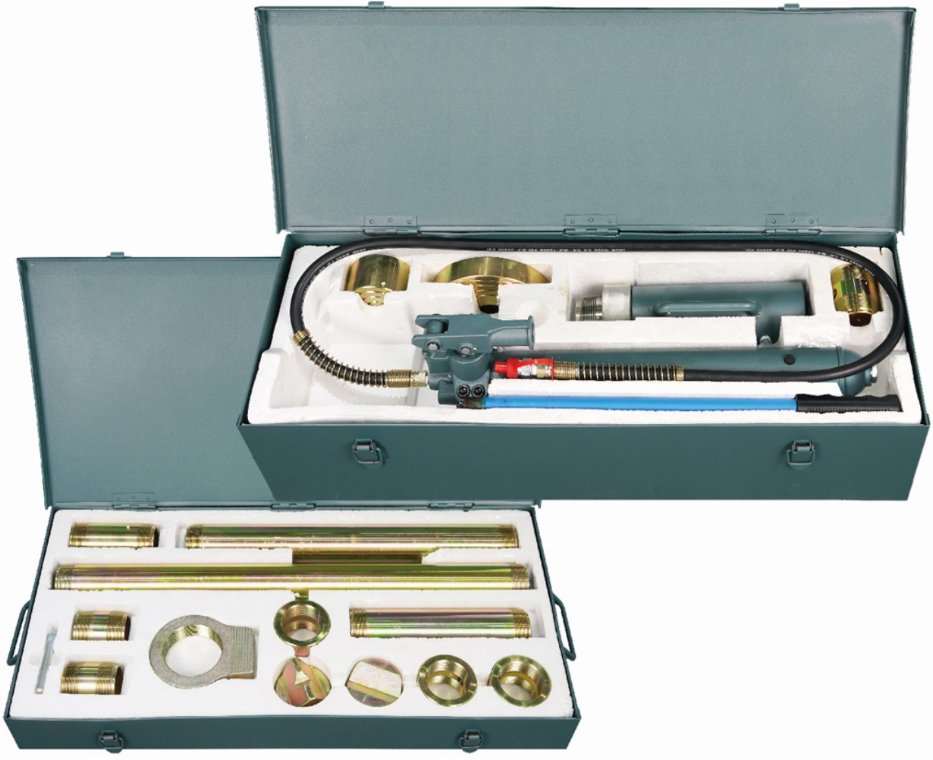

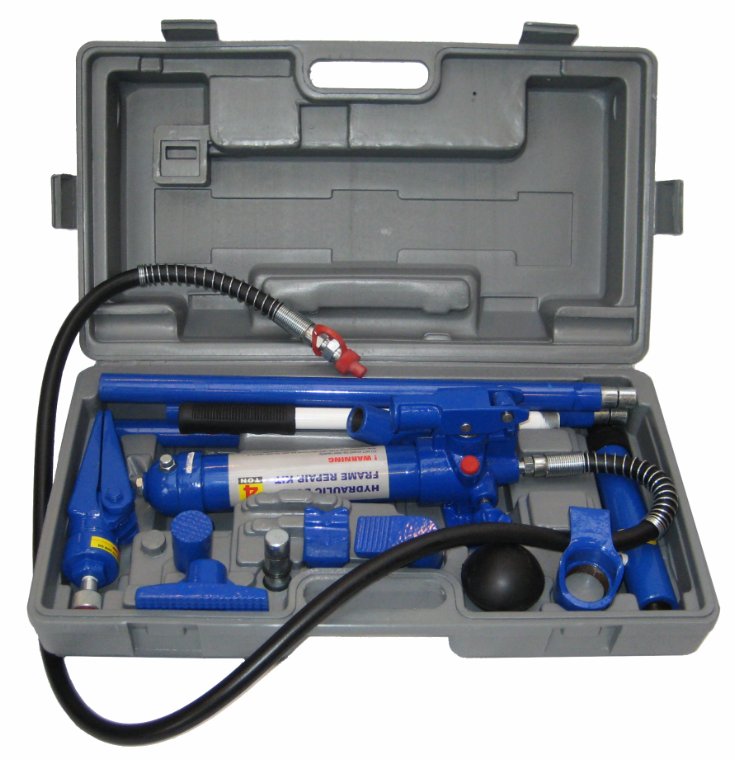

Kategorien er opbygget med både universalværktøj og mere specialiserede løsninger. Det gør det muligt at vælge ud fra selve demonteringsopgaven frem for kun efter én bestemt produktserie. Sortimentet omfatter blandt andet KUKKO, BATO, BGS og Licota samt øvrige produkter til hydraulisk aftrækning og opretning.

For professionelle indkøbere er det væsentligt at skelne mellem værktøj, der udfører forskellige funktioner. En almindelig aftrækker, en lejeadskiller, en kugleledsaftrækker og en møtrikknuser løser ikke den samme opgave, selv om de alle bruges i forbindelse med demontering. Derfor bør produktbetegnelse, arbejdsområde, mål og kapacitet kontrolleres på den enkelte vare før bestilling.

FAQ

Hvad er en aftrækker?

En aftrækker er et mekanisk eller hydraulisk værktøj til kontrolleret demontering af fastsiddende komponenter. Klassiske universalaftrækkere arbejder med arme, der griber omkring eller bag emnet, mens en central spindel skaber trækkraft mod akslen eller et andet fast modhold.

Hvad bruges en 2-armet aftrækker til?

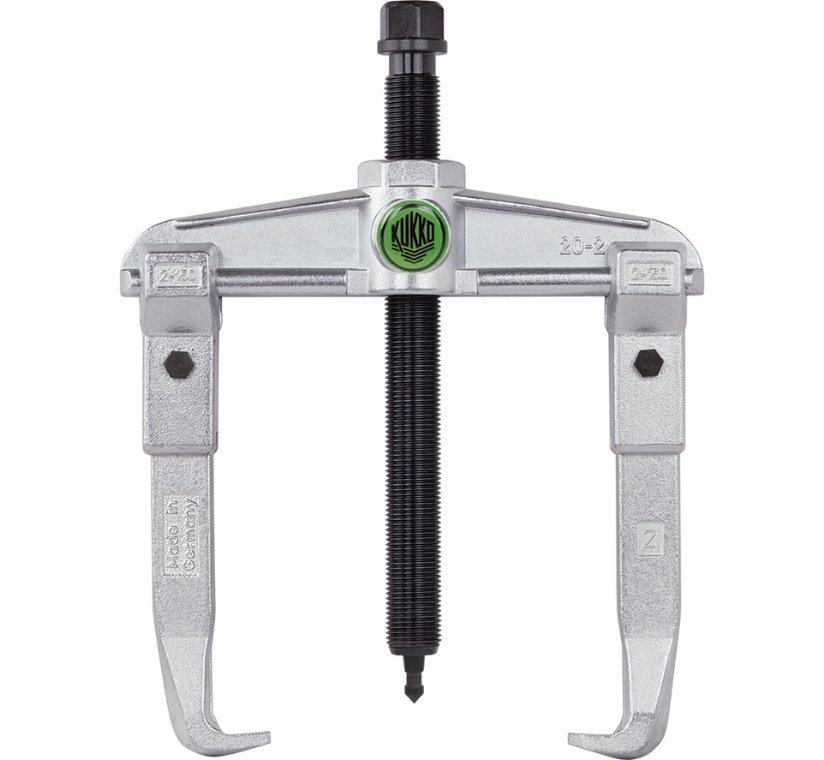

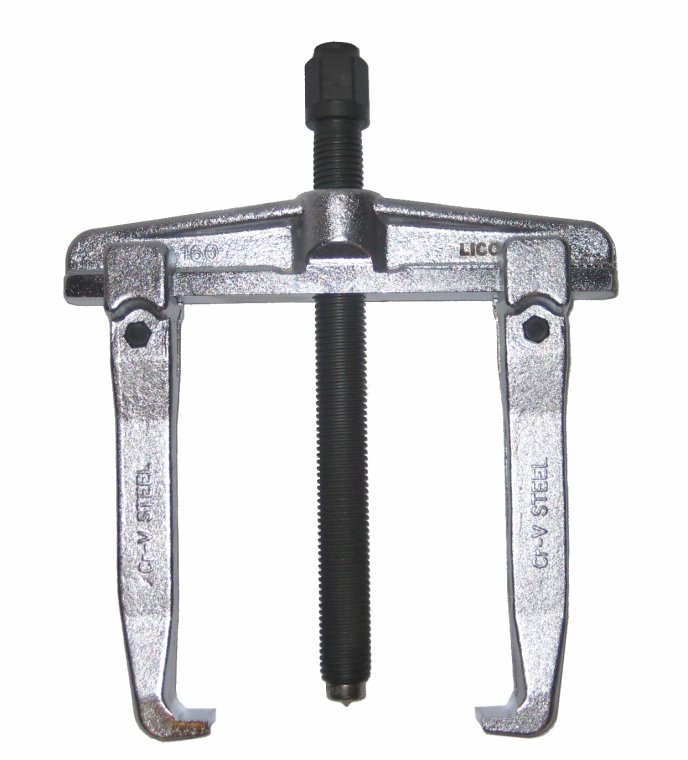

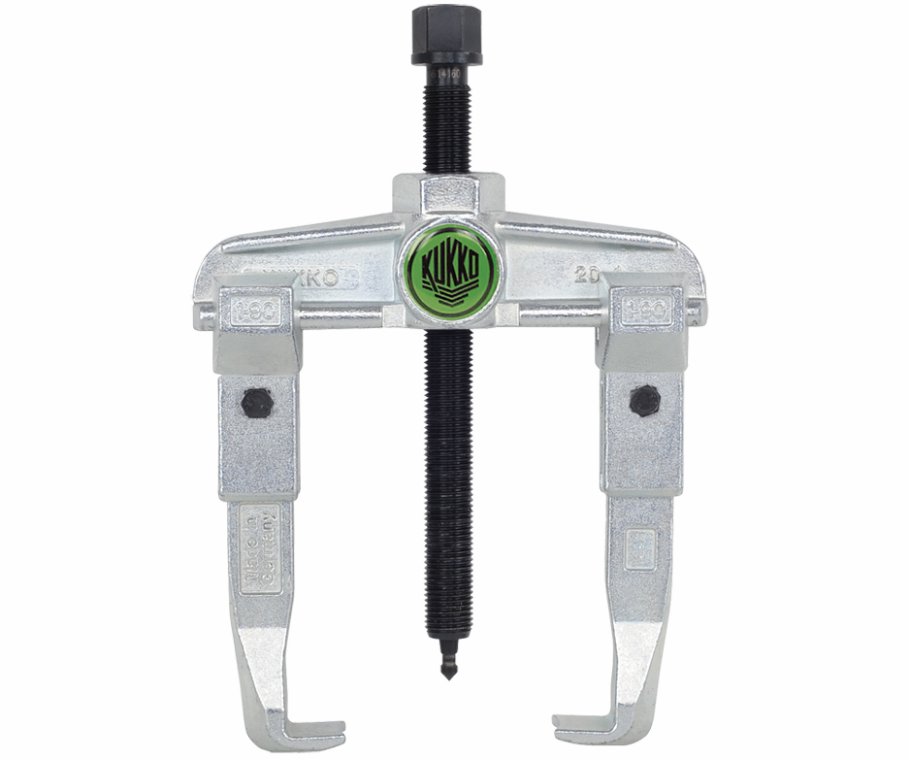

2-armede universalaftrækkere bruges blandt andet til demontering af lejer, tandhjul og skiver, når armene kan placeres sikkert bag eller omkring komponenten. Den nødvendige spændvidde og spænddybde afhænger af emnets størrelse og placering.

Hvornår skal man bruge en lejeadskiller?

En lejeadskiller er relevant, når der er begrænset plads bag et leje, en inderring eller en tilsvarende komponent. Adskilleren placeres bag emnet og skaber et gribepunkt, som efterfølgende kan bruges ved selve aftrækningen.

Hvad er forskellen på spændvidde og spænddybde?

Spændvidden angiver, hvor bredt aftrækkeren kan spænde omkring emnet. Spænddybden angiver, hvor langt armene kan nå fra aftrækkerens tværstykke og ned til gribepunktet. Begge mål skal passe til opgaven.

Hvornår er en hydraulisk aftrækker relevant?

En hydraulisk løsning er relevant ved opgaver, hvor der kræves større kraft end med en almindelig mekanisk spindel. Kategorien indeholder blandt andet hydrauliske aftrækkersæt med angivet kapacitet på 10 tons samt en hydraulisk kugleledsaftrækker med angivet trykkapacitet på 8 tons. Den konkrete kapacitet varierer fra produkt til produkt.

Kan samme aftrækker bruges til alle lejer?

Nej. Lejets dimension, placering, adgang bag lejet og den nødvendige trækkraft har betydning for værktøjsvalget. Nogle opgaver kan løses med en universalaftrækker, mens andre kræver lejeadskiller, ekspander eller andet specialværktøj.

Skal man vælge et aftrækkersæt eller en enkelt aftrækker?

En enkelt aftrækker er relevant, når arbejdsområdet og dimensionerne er kendte og forholdsvis ens fra opgave til opgave. Et sæt er mere fleksibelt, hvis værkstedet arbejder med flere størrelser, forskellige gribemuligheder eller både 2- og 3-armede opsætninger.

Hvilken aftrækker skal du vælge?

Start med at måle emnet og vurdere, hvor aftrækkerens arme eller andet gribeværktøj kan placeres. Derefter kontrolleres spændvidde og spænddybde på den konkrete model. Hvis der ikke er plads til almindelige arme bag komponenten, skal der ses på lejeadskiller eller en anden specialløsning.

Vurder derefter selve opgaven. Til lejer, tandhjul og skiver med fri adgang kan en almindelig universalaftrækker være relevant. Til kugleled bør værktøjet vælges efter samlingens dimensioner. Ved fastsiddende eller tungt belastede komponenter kan en hydraulisk løsning være nødvendig, mens glidehammer, ekspander, møtrikknuser og skillegaffel dækker andre typer demontering.

Det afgørende er ikke at vælge efter maksimal størrelse eller kraft alene. Aftrækkeren skal passe fysisk til komponenten, kunne placeres stabilt og arbejde i den korrekte trækretning. Brug derfor altid de konkrete mål, kapaciteter og anvendelsesoplysninger på den enkelte vare som grundlag for valget.
